Ordinaryong torsion axis kasabay na press brake machine

Ordinaryong torsion axis synchronous press brake machine ay isang uri ng karaniwang kagamitan sa baluktot, na gumagamit ng twisted shaft synchronous na mekanismo upang mapagtanto ang baluktot ng isang metal sheet.

Gamit ang kamag-anak na paggalaw ng upper at lower die at ang suporta ng workpiece sa magkabilang panig, ang baluktot ng metal sheet ay natanto sa pamamagitan ng paggamit ng torsion axis synchronous na mekanismo.

Ang torsion shaft synchronous na mekanismo ay maaaring matiyak na ang baluktot na Anggulo ng magkabilang panig ay pare-pareho sa proseso ng baluktot at mapabuti ang katumpakan ng machining. Gamit ang mekanikal na operasyon, ang paggalaw ng itaas at ibabang amag ay kinokontrol ng mekanikal na hawakan o foot-stepping plate, at ang operasyon ay medyo simple. Ito ay angkop para sa pagyuko ng lahat ng uri ng mga metal plate, kabilang ang steel plate, aluminum plate, stainless steel plate, atbp.

Kung ikukumpara sa mga advanced na kagamitan tulad ng CNC bending machine, ang ordinaryong torsional synchronous bending machine ay may mas mababang halaga at angkop para sa ilang simpleng pangangailangan sa pagproseso at limitadong mga sitwasyon sa badyet. Angkop ito para sa ilang simpleng gawain sa pagyuko, gaya ng pagyuko ng tuwid na linya, pagyuko ng hugis U, atbp., at maaaring hindi angkop para sa kumplikadong pagyuko ng kurba.

PREV：Walang nakaraang artikulo
NEXT：Tandem cnc press brake

Ang makina ay gumagamit ng mataas na kalidad na steel plate welding, ang mga pangunahing bahagi ng welding ay na-annealed upang maalis ang panloob na stress upang matiyak ang katatagan at tibay ng katumpakan ng makina;

Mataas na kalidad na hydraulic integrated system, mas mataas na frequency response, mas mababang rate ng pagkabigo, mas mabilis at mas matatag na operasyon ng makina;


Ang rear stop beam ay gumagamit ng linear guide rail structure para matiyak ang mataas na standard positioning accuracy, multi-stage stop positioning, at taasan ang positioning range ng stop finger;


Estun E21 simpleng numerical control system ay pinagtibay;


Maaaring piliin ang Domestic DF41 CNC system at rear stop, at ang rear feed screw ay gawa sa mataas na kalidad na ball screw na linear guide rail; Pagbutihin nito ang katumpakan ng baluktot at kakayahang kontrolin ng numero ng makina ng baluktot


Ang malaking floor boring at milling machine ay ginagamit upang iproseso ang buong forging material shaft body ng bending machine frame, na may malaking rigidity at magandang elasticity, fine-tuning device, at mahinang anti-biased load, maaaring i-customize ng mga user ang mold segment 10, 15,20,30,50,100,300(cm).


Ang taas ng stop finger ay idinisenyo ng pangkalahatang pagsasaayos, at ang taas ng stop finger ay maaaring manu-manong iakma upang mapabuti ang pagpapalit ng bilis ng amag at pagbutihin ang kahusayan sa trabaho.

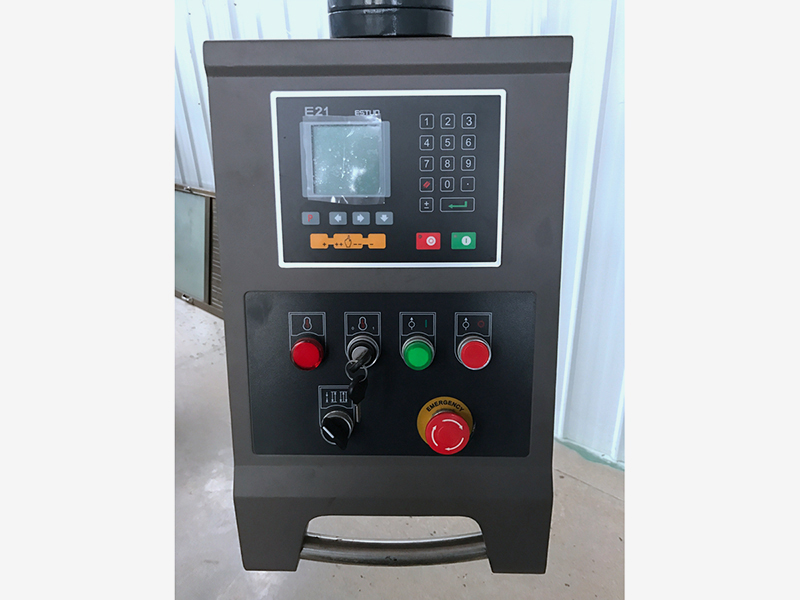

CNC

1. High-definition na LCD display, na may magagamit na mga wikang Chinese at English, ang isang pahina ay nagpapakita ng mga parameter ng programming, na ginagawang mas mabilis at mas maginhawa ang programming.

2. Ang X at Y axes ay maaari lamang iposisyon, at maaari ding manu-manong ayusin kung kinakailangan, na inaalis ang mekanikal na hand-cranked positioning device.

3. Built-in na pressure holding time at unloading delay setting functions, na mas madaling patakbuhin, hindi nangangailangan ng mga time relay, at bawasan ang mga gastos.

4. Mayroon itong one-key backup at restore function para sa mga parameter, na maaaring mag-restore ng mga parameter anumang oras kung kinakailangan upang mabawasan ang mga gastos sa pagpapanatili.

5. Sinusuportahan ang multi-step programming, ang mga kumplikadong workpiece ay maaaring iproseso nang sabay-sabay, pagpapabuti ng kahusayan sa produksyon at katumpakan ng pagproseso.

6. Ang lahat ng mga pindutan sa panel ay mga micro switch, na mahigpit na sinubok para sa EMC, mataas at mababang temperatura, vibration, atbp. upang matiyak ang katatagan at buhay ng serbisyo ng produkto. 7. Nakapasa sa CE certification para matugunan ang mga pangangailangan sa merkado sa ibang bansa.

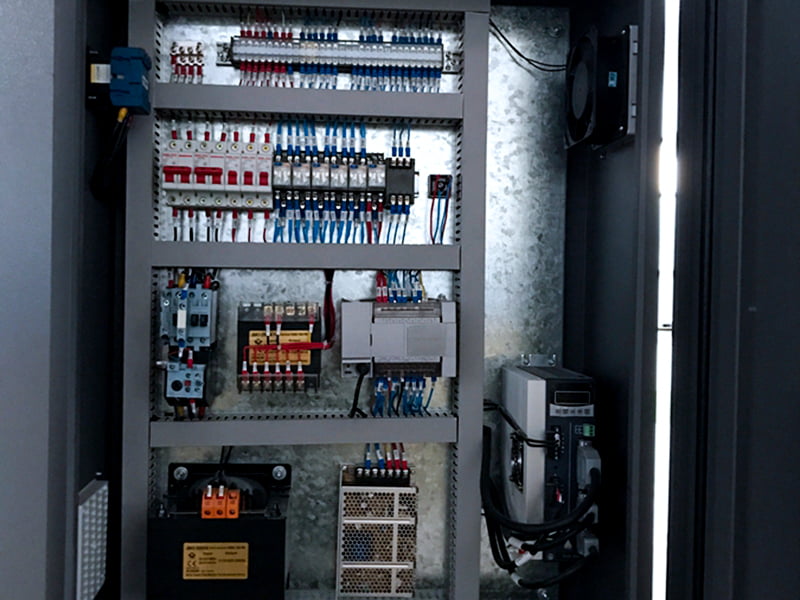

Kahong elektrikal

Ang mga de-koryenteng bahagi ng aming mga makina ay gawa sa mga bahagi ng Schneider, na matatag at matibay, na tinitiyak ang mahabang buhay ng serbisyo at matatag na pagpapatakbo ng kuryente.

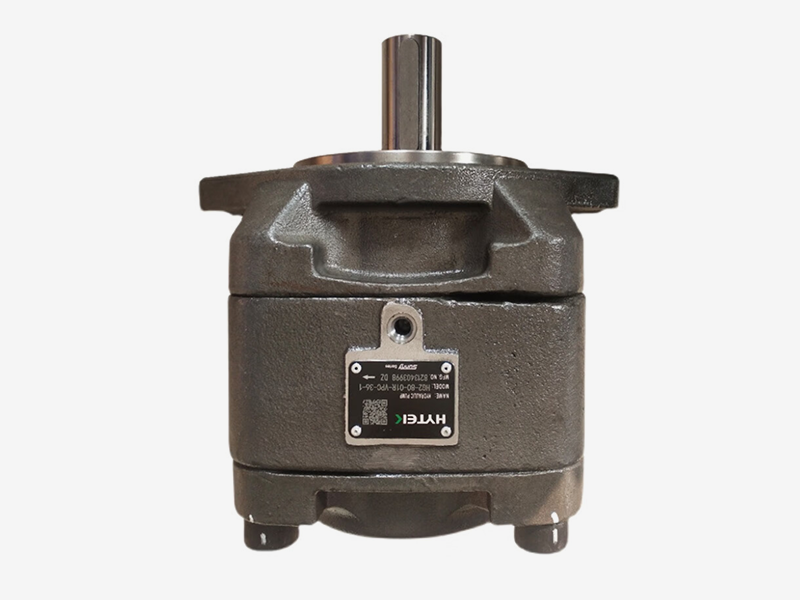

Gear pump

Gumagamit ang aming mga makina ng mga American Sunny brand gear pump, na may mababang ingay sa pagpapatakbo at gawa sa mataas na lakas na cast iron. Mayroon silang kakaibang panloob na disenyo ng pagbabawas ng ingay at kayang tiisin ang mataas na presyon.

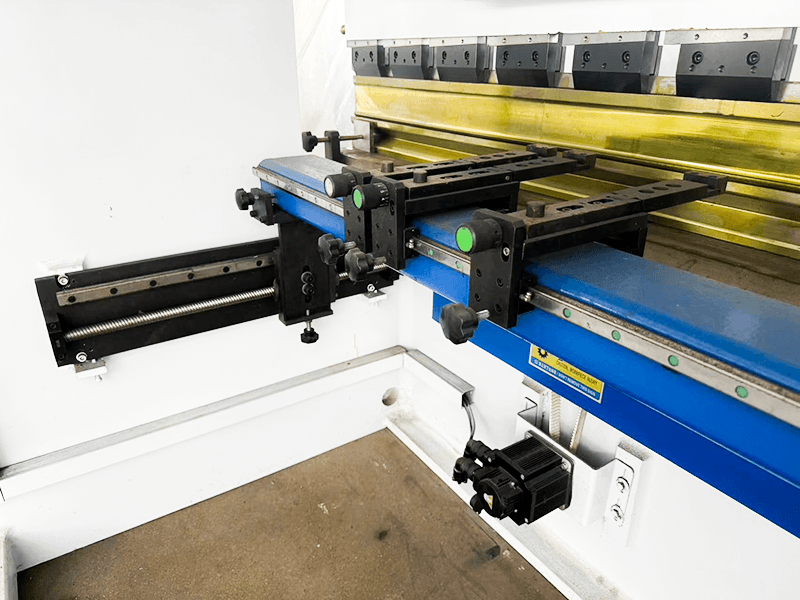

Gauge sa likod

Gumagamit ang makina ng self-designed na high-precision back gauge assembly, nilagyan ng high-precision ball screw, adjustable back gauge finger, at manual lifting function.

magkaroon ng amag

Maaari kaming magbigay ng tamang mga opsyon sa tooling batay sa iyong mga partikular na kinakailangan sa pagyuko. Ang aming mga namatay ay binuo upang tumagal.

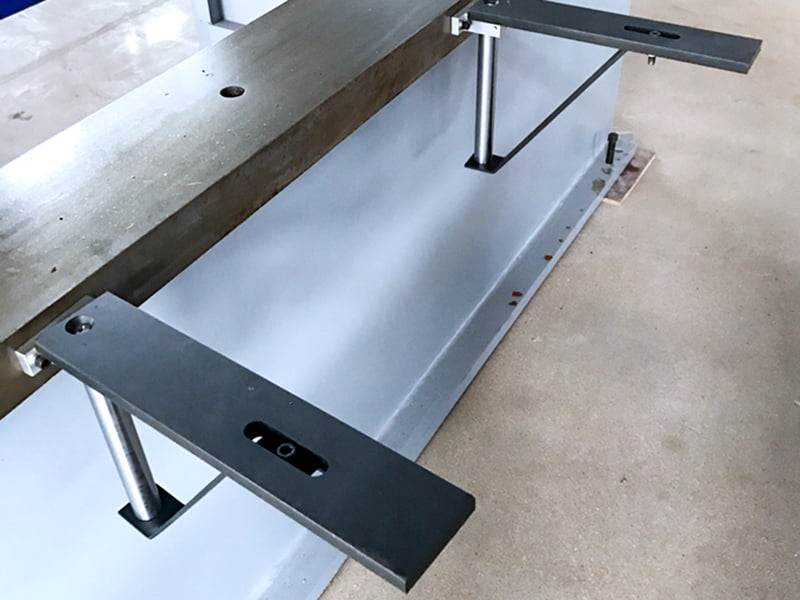

Suporta sa harap

Gumagalaw sa kahabaan ng linear guide rail, maaari itong i-dock sa anumang posisyon upang tulungan ang baluktot na trabaho at gawing episyente ang trabaho. Ang nakapirming uri ay pamantayan para sa mga indibidwal na modelo.

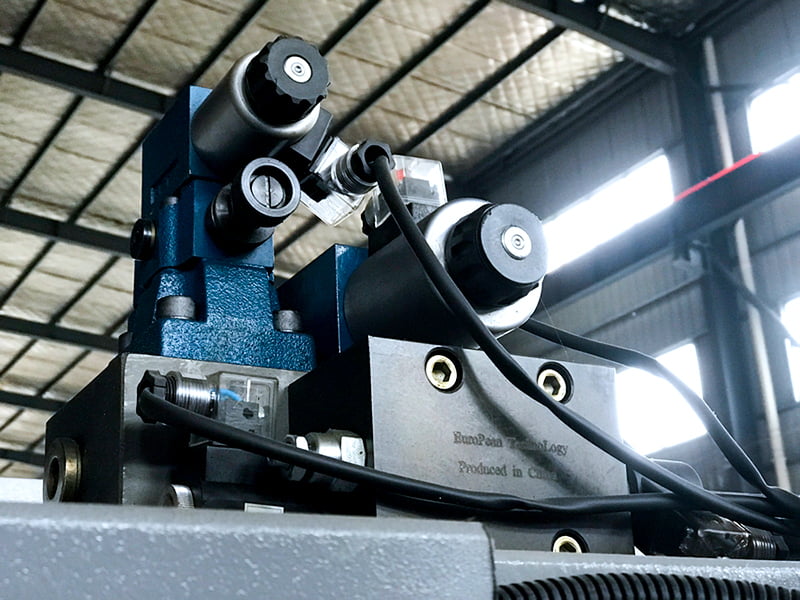

Hydraulic system

Ang mga de-kalidad na hydraulic valve ay ginagamit, lalo na ang tatak ng Rexroth. Ang mga balbula na ito ay maaaring makatiis ng mataas na presyon, matibay, at halos hindi nangangailangan ng pagpapanatili.

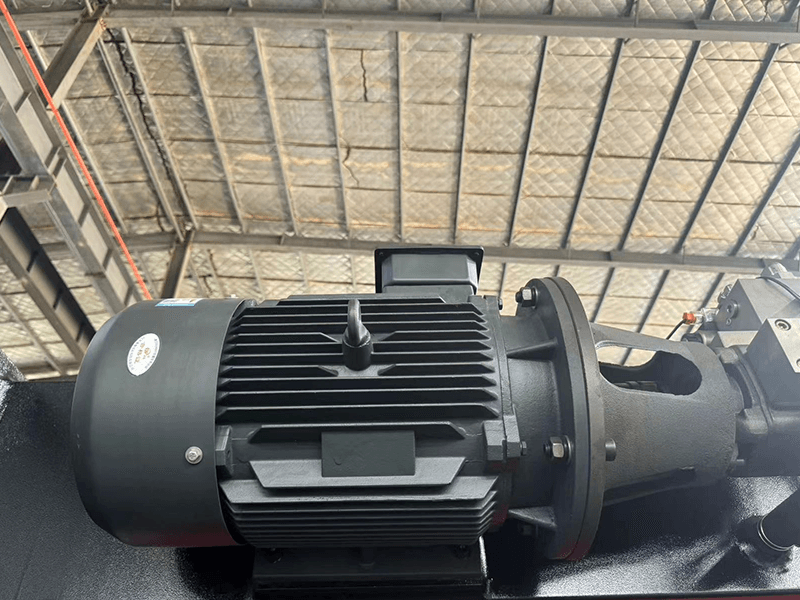

Pangunahing motor

Gumagamit ito ng mga kilalang brand domestic motors, na may mga katangian ng mataas na kahusayan at pagtitipid ng enerhiya, malaking panimulang metalikang kuwintas, mahusay na pagganap, mababang ingay, mababang vibration at mataas na pagiging maaasahan.

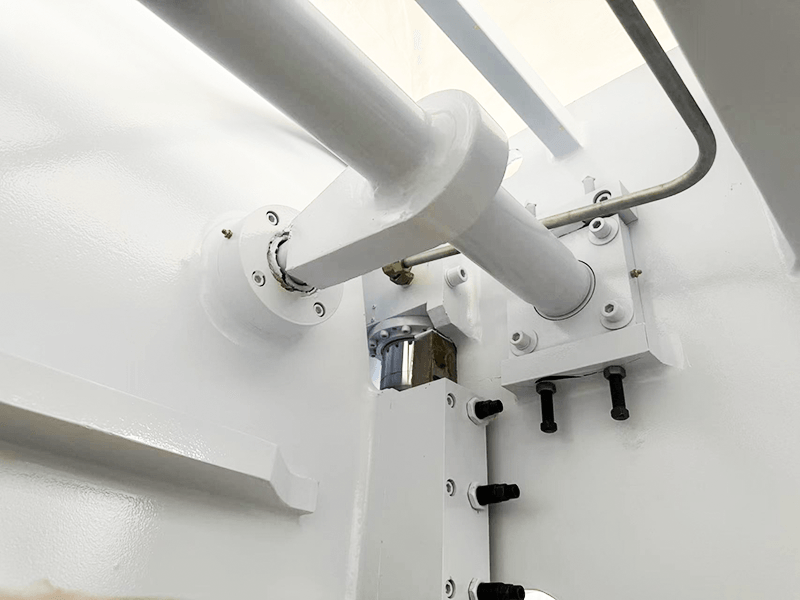

Istraktura ng torsion-sync

Kinokontrol ng prinsipyo ng torsion synchronization ang paggalaw ng bending machine slide.

Mga Inirerekomendang Produkto
TUNGKOL SA AMIN
Nantong Tengzhong Machinery Manufacturing Co., Ltd. ay Tsina Ordinaryong torsion axis kasabay na press brake machine mga supplier at OEM/ODM Ordinaryong torsion axis kasabay na press brake machine kumpanya, na matatagpuan sa hilagang bahagi ng Shanghai Economic Center ng Yangtze River Delta, Nantong Haian City Libao Development Zone, ay isang research at production enterprise para sa shear machine, bending machine at rolling machine at iba pang makinarya R&D, produksyon, benta at serbisyo bilang isa sa kumpanyang nag-specialize sa produksyon ng "Tengzhong" brand series hydraulic shearing machine, mechanical shearing machine, Hydraulic bending machine, hydraulic plate rolling machine, mechanical plate rolling machine, hydraulic Angle cutting machine, pinagsamang punching at shearing machine at iba pang forging equipment , malawakang ginagamit sa magaan na industriya, abyasyon, paggawa ng mga barko, metalurhiya, instrumentasyon, mga de-koryenteng kasangkapan, mga produktong hindi kinakalawang na asero, konstruksiyon ng istraktura ng bakal at industriya ng dekorasyon. Ang makinarya ng Tengzhong ay palaging sumunod sa konsepto ng pagbuo ng "paggawa ng mahusay na mga produkto, pagbibigay ng perpektong serbisyo, at kasiya-siya sa bawat gumagamit", at palaging iniisip para sa mga customer at taos-pusong nagsilbi sa mga customer. Inaasahan namin ang pakikipagtulungan sa iyo upang lumikha ng mas magandang kinabukasan nang magkasama!
Balita
Feedback ng Mensahe

Paano ang ordinaryong torsion axis kasabay na press brake machine tumpak na mapanatili ang angular na pagkakapare-pareho ng buong haba ng workpiece sa panahon ng proseso ng baluktot?

Ang ordinaryong torsion axis kasabay na press brake machine nagpapanatili ng angular consistency sa buong haba ng workpiece sa pamamagitan ng torsion shaft synchronization mechanism nito. Narito ang isang breakdown kung paano gumagana ang system na ito upang makamit ang pare-parehong mga anggulo ng baluktot:

Torsion Shaft Synchronization Mechanism
Ang torsion shaft ay isang matibay na mekanikal na link na nag-uugnay sa magkabilang dulo ng press brake machine, na nagsi-synchronize sa paggalaw ng upper beam (ram) sa panahon ng proseso ng baluktot.
Ang baras na ito ay kumikilos tulad ng isang rotational spring, na tinitiyak na kapag ang isang bahagi ng makina ay gumagalaw, ang kabilang panig ay gumagalaw nang tumpak sa pag-sync. Pinipigilan ng linkage na ito ang anumang side-to-side tilt o misalignment, na mahalaga para sa pagpapanatili ng pare-parehong pressure sa buong haba ng workpiece.

Pamamahagi ng Puwersa
Ang torsion shaft ay pantay na namamahagi ng puwersa na ibinibigay ng ram sa magkabilang panig ng makina. Ang unipormeng paggamit ng puwersa na ito ay nangangahulugan na ang anggulo ng baluktot ay nananatiling pare-pareho mula sa isang dulo ng sheet patungo sa isa pa.
Habang ang itaas na die ay pumipindot pababa sa sheet, ang baras ay kinokontra ang anumang mga potensyal na pagkakaiba na dulot ng mga mekanikal na pagpapaubaya, na tinitiyak na ang baluktot na presyon ay pareho sa magkabilang panig.

Disenyo at Katigasan ng Mekanismo
Pinipigilan ng matibay na disenyo ng torsion axis ang anumang pagpapalihis o pag-twist sa panahon ng operasyon ng baluktot, na isang karaniwang isyu sa mga hindi naka-synchronize na makina. Ang tigas na ito ay mahalaga sa pagpapanatili ng angular na katumpakan ng liko.
Ang anumang bahagyang paggalaw o pagbaluktot sa isang bahagi ng makina ay agad na nabayaran ng torsion shaft, na nagpapanatili ng parallelism ng upper at lower dies sa buong proseso ng baluktot.

Mechanical Balancing System
Ang torsion axis synchronous press brake machine ay kadalasang mayroong mekanikal na sistema ng pagbabalanse upang itama ang anumang maliliit na imbalances na maaaring humantong sa mga pagkakaiba-iba sa anggulo. Tinitiyak ng system na ito na kahit na may mga maliliit na pagkakaiba sa mga katangian ng materyal o kapal sa haba ng sheet, ang pagkakapare-pareho ng anggular ay hindi nakompromiso.
Ang mekanismo ng pagbabalanse ay gumagana kasama ng torsion shaft upang matiyak na ang itaas na sinag ay bumababa nang pantay, na pinapanatili ang nais na anggulo ng baluktot sa buong haba ng workpiece.

Mga Manu-manong Pagsasaayos at Pag-calibrate
Karaniwang nagbibigay-daan ang mga makinang ito para sa mga manu-manong pagsasaayos upang maayos ang mga parameter ng baluktot. Ang mga operator ay maaaring gumawa ng kaunting pagbabago sa posisyon ng mga dies o ang mga setting ng presyon upang isaalang-alang ang mga pagkakaiba-iba sa materyal o pagkasuot ng makina sa paglipas ng panahon.
Ang regular na pagkakalibrate ng makina at ang torsion shaft ay isa ring karaniwang kasanayan upang matiyak na ang sistema ay nagpapanatili ng mga kakayahan sa katumpakan nito sa mga pinalawig na panahon ng operasyon.

Pare-parehong Tooling at Die Alignment
Ang wastong pagkakahanay ng upper at lower dies ay mahalaga para sa pagpapanatili ng angular consistency. Ang disenyo ng ordinaryong torsion axis synchronous press brake machine ay nagsisiguro na ang mga dies ay perpektong nakahanay, na binabawasan ang pagkakataon ng angular variation.
Ang paggamit ng mataas na kalidad, pare-parehong tooling na eksaktong akma sa die setup ay nag-aambag din sa pare-parehong mga anggulo ng baluktot sa buong workpiece.

Pangunahing Kalamangan: Ang pagiging simple at pagiging maaasahan
Ang isa sa mga pangunahing benepisyo ng paggamit ng isang torsion axis synchronous system ay ang mekanikal na pagiging simple nito. Hindi tulad ng mga kumplikadong CNC o hydraulic system na umaasa sa mga sensor at automated na kontrol, ang torsion shaft ay nagbibigay ng maaasahan at direktang solusyon para sa pagpapanatili ng pare-parehong mga anggulo ng baluktot, na ginagawang madali ang pagpapatakbo at pagpapanatili.

Mga Limitasyon:
Sa kabila ng mga pakinabang nito, ang sistemang ito ay may mga limitasyon kung ihahambing sa mga makinang kontrolado ng CNC. Ito ay hindi gaanong kakayahan sa paghawak ng mga napakasalimuot na liko o pagpunan ng mga pagkakaiba-iba sa mga materyal na katangian sa real-time.

Ang mga manu-manong pagsasaayos at pag-asa sa mga mekanikal na ugnayan ay nangangahulugan na habang ito ay epektibo para sa mas simpleng mga gawain, ang pagkamit ng napakataas na katumpakan ay maaaring maging mahirap nang walang interbensyon ng operator.

Ang ordinaryong torsion axis kasabay na press brake machine ginagamit ang torsion shaft upang i-synchronize ang paggalaw ng magkabilang dulo ng ram, na tinitiyak ang pantay na pamamahagi ng puwersa at mekanikal na katatagan. Nagreresulta ito sa pare-parehong angular na baluktot sa buong haba ng workpiece, na ginagawa itong angkop para sa mga diretsong operasyon ng baluktot kung saan kinakailangan ang tumpak na pag-synchronize.
