Tandem cnc press brake

Ang isang Tandem CNC press brake ay isang mahusay na CNC bending equipment, ito ay gumagamit ng dalawang electro-hydraulic servo system linkage work, sa pamamagitan ng CNC system control, upang makamit ang metal sheet bending processing. Ang paggamit ng dalawang electro-hydraulic servo system upang magtulungan ay makakamit ang mas mahusay at nababaluktot na mga operasyon sa pagproseso, pagpapabuti ng kahusayan sa produksyon at kalidad ng pagproseso. Ang bilis ng pagtugon ng system ay mabilis, nakakamit nito ang mabilis na paggalaw ng baluktot, at pinapabuti nito ang kahusayan sa produksyon. Makinis na operasyon, mababang ingay, mapabuti ang ginhawa ng kapaligiran sa pagtatrabaho.

PREV：Ordinaryong torsion axis kasabay na press brake machine
NEXT：Ordinaryong CNC electric hydraulic servo press brake machine

Ayon sa mga kinakailangan ay maaaring maging isang customized dual linkage bending machine, parehong dual linkage at solong operasyon processing, mahusay at nababaluktot.

Awtomatikong kompensasyon ng hydraulic deflection upang maalis ang impluwensya ng slider deformation sa kalidad ng workpiece. Ang awtomatikong pagsasaayos ng kompensasyon ng CNC system ay maginhawa at tumpak.

Pinapabuti ng flexible na operasyon ang paggamit ng makina at binabawasan ang pagkonsumo ng enerhiya.

Ang lahat ng electro-hydraulic CNC bending machine ay maaaring idisenyo bilang isang two-machine linkage.

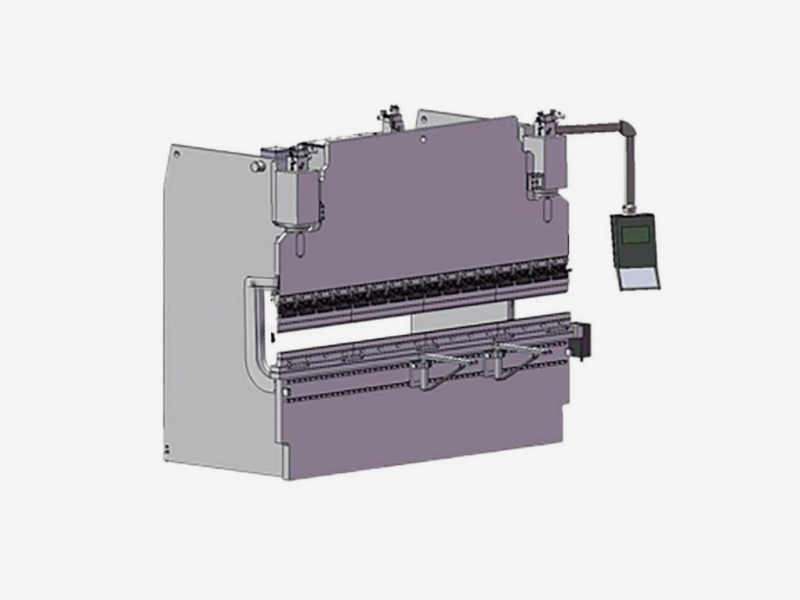

Disenyo ng makina

Finite element analysis ng buong makina: Ang isang propesyonal na actuary ay gumagamit ng Ansys software para magsagawa ng finite element analysis ng lakas at higpit ng buong makina sa frame, slide, table, at vertical plate ng bawat piraso ng equipment para matiyak ang serbisyo ng makina buhay.

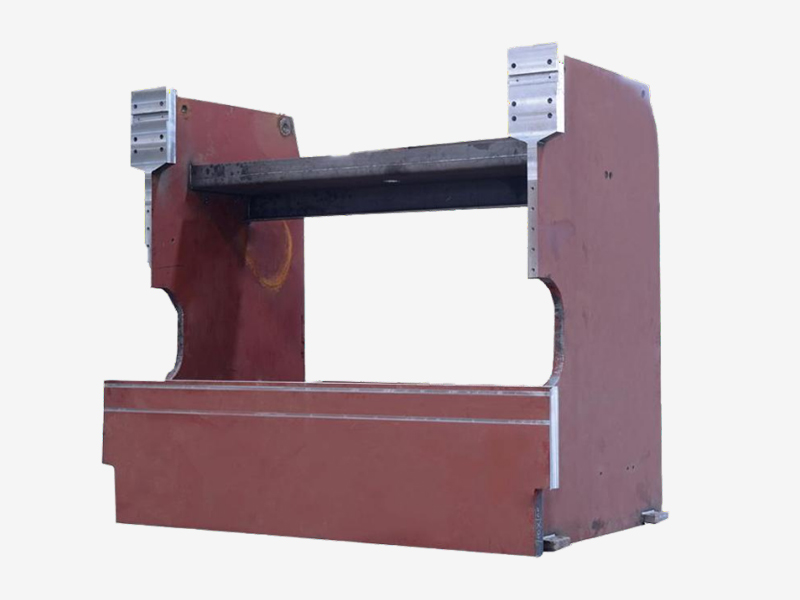

Paggamot ng init

Ang frame ay gumagamit ng isang all-steel integral welding structure, inaalis ang panloob na stress ng katawan at mahahalagang bahagi ng welding sa pamamagitan ng normalizing at high-frequency vibration, tinitiyak ang pangkalahatang katumpakan ng machine tool, may mahusay na higpit, at may mahusay na anti-distortion at anti-tilt na kakayahan. Tiyakin ang pangmatagalang katatagan ng makina

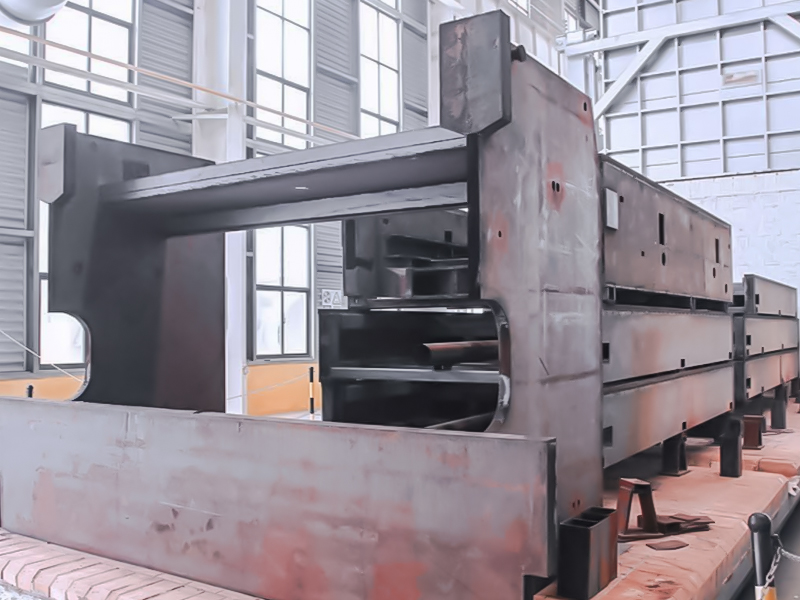

Hinang ng frame

Ang weld ay walang mga depekto sa welding tulad ng kagat sa gilid, porosity, crack, atbp. Ang panlabas na ibabaw ng welding ay pinakintab at makinis, at ang pangkalahatang eroplano ng kagamitan ay makinis at maliwanag na walang matambok at malukong.

Hinang ng frame

Ang weld ay walang mga depekto sa welding tulad ng kagat sa gilid, porosity, crack, atbp. Ang panlabas na ibabaw ng welding ay pinakintab at makinis, at ang pangkalahatang eroplano ng kagamitan ay makinis at maliwanag na walang matambok at malukong.

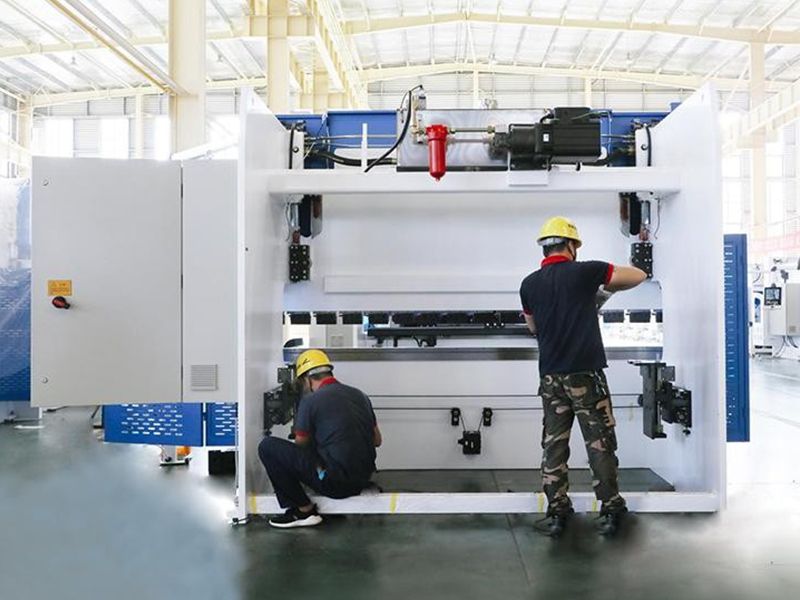

Kumpletong pagpupulong

Tinitiyak ng mga detalyadong tagubilin sa pagpapatakbo at mga may karanasang teknikal na manggagawa na ang bawat link ay nasa lugar at nahahati ayon sa mga functional na lugar para sa mga streamline na operasyon.

Sistema ng kontrol

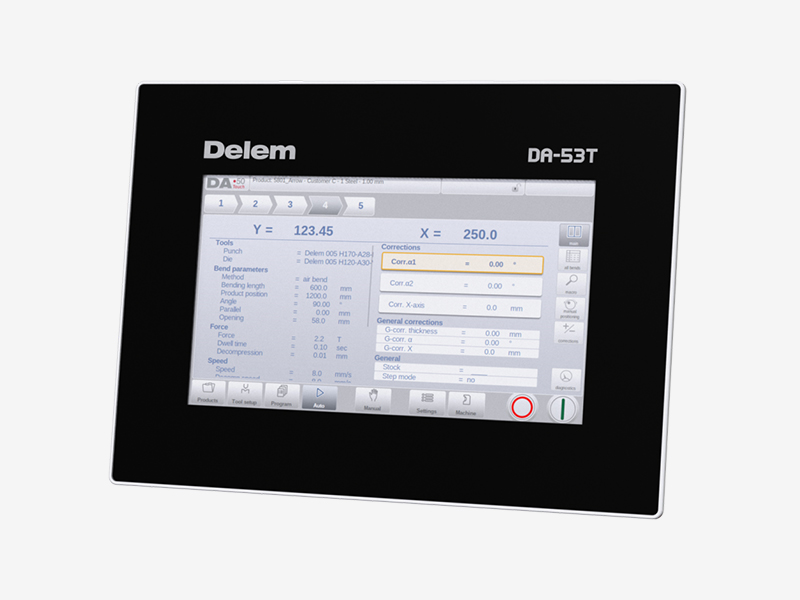

Maaaring kontrolin ng Dutch DELEMDA-53T computer numerical control system ang 3 1 axis at 4 1 axis, iyon ay, Y1 axis, Y2 axis, X axis, V axis, at R axis.
◆ "Shortcut key" touch navigation
◆ 10.1" high-resolution na true color TFT display
◆ Hanggang 4 na axes control (Y1,Y2 2 auxiliary axes)
◆ Pagkontrol sa pagpapalihis ng kompensasyon
◆ May amag/materyal/product library
◆ Suportahan ang servo o frequency control
◆ Maaaring kontrolin ng advanced na Y-axis control algorithm ang mga closed-loop valve at open-loop valve.
◆ Dual network Linkage (opsyonal)
◆ USB peripheral interface
◆ Profile-53TL offline programming software
◆ Full-color high brightness LCD
◆ LED backlight
◆ 1024 x 600 pixels
◆ Pang-industriya na touch screen
◆ Kapasidad ng panloob na storage 1 GB
◆ Pag-backup/pagbawi ng USB data
◆ USB flash drive
◆ Panloob na pinagsamang valve amplifier
◆ Suportahan ang power off memory

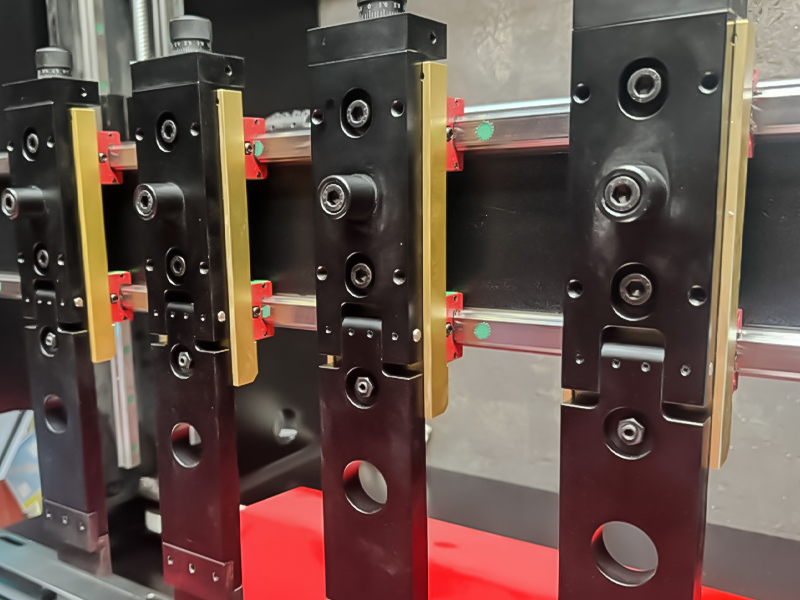

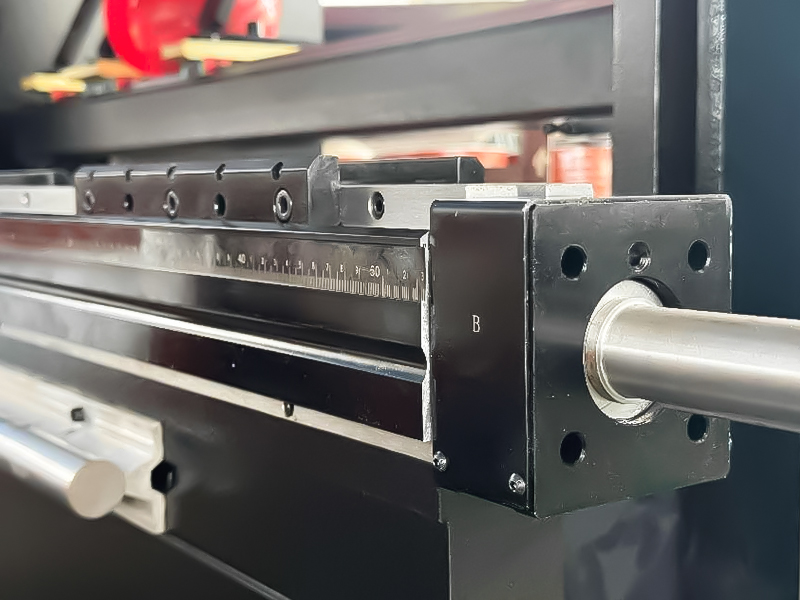

Tumpak at matatag na rear stop system

Tinitiyak ng nobela at natatanging istraktura ng double linear guide rail ang mahusay na katumpakan ng pagpoposisyon. Multi-stage na disenyo ng gear, pinapataas ang hanay ng pagpoposisyon, napakahusay na halaga para sa pera.

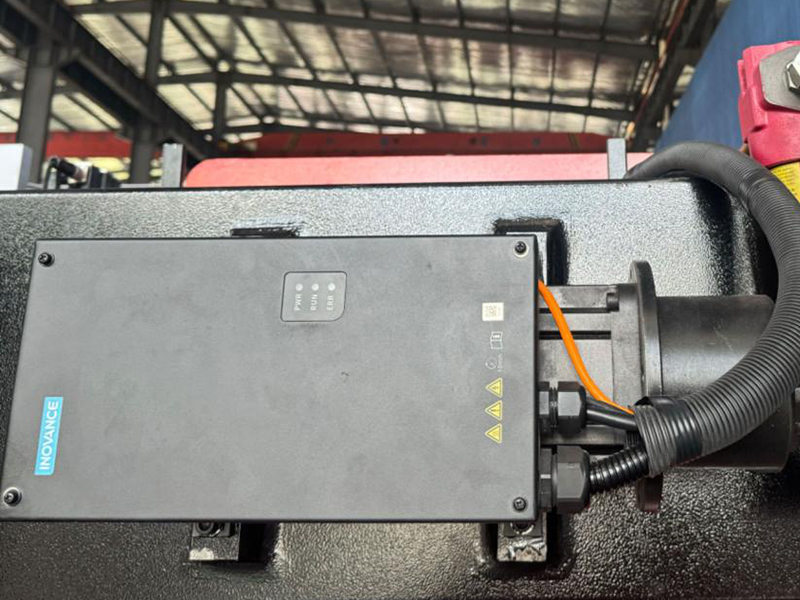

Ang pangunahing servo motor ay gumagamit ng first-line brand na Huichuan ignorance servo motor

◆ 1. Mataas na katumpakan: Ang electric control system ng Huichuan servo motor ay nilagyan ng encoder, na maaaring tumpak na makuha ang signal ng posisyon, at ang error sa pagpoposisyon ng kontrol ay maliit, kaya tinitiyak ang high-precision na kontrol sa paggalaw.

◆ 2. Mabilis na tugon: Ang bilis ng pagtugon ng Huichuan servo motor ay napakabilis, at maaari itong tumugon sa control signal sa microseconds upang makamit ang mabilis at tumpak na dynamic na kontrol.

◆ 3. Malakas na pagganap ng kontrol: Ang controller ng Huichuan servo motor ay maaaring kontrolin ang bilis, posisyon, acceleration, at iba pang mga parameter ng motor, at maaaring subaybayan ang mga pagbabago ng iba't ibang mga parameter sa real-time upang umangkop sa iba't ibang mga pangangailangan ng kontrol.

◆ 4. Magandang katatagan: Ang Huichuan servo motor ay may awtomatikong pag-andar ng pagsasaayos, na maaaring awtomatikong makilala ang mga pagbabago sa pagkarga at gumawa ng napapanahong mga pagsasaayos upang matiyak ang katatagan ng paggalaw.

Sikat na tatak ng motor, mababang ingay, mahabang buhay ng serbisyo

Ang Servo motor ay nagtutulak sa oil pump pasulong at paatras na pag-ikot. Ang daloy at presyon ay awtomatikong kinokontrol ng oil pump at servo motor na walang overflow control. Zero power ay natupok sa panahon ng interprocess waiting.
Ang pagkonsumo ng kuryente ng motor ay tinutukoy ng pagkarga. Pangmatagalang paggamit, ang pagtitipid ng enerhiya ay makabuluhan, na may higit sa 60% na pagtitipid ng enerhiya kaysa sa maginoo na electro-hydraulic machine;
Ang gumaganang presyon at daloy ng hydraulic system ay kinokontrol ng servo motor sa real-time, at ang paggamit ng kuryente (ang intuitive phenomenon ay ang power consumption) ay 50-60% lamang ng orihinal na proportional servo system.

Mechanical deflection compensation table

Upang matiyak ang mahusay na katumpakan ng machining ng workpiece, ang Alliance LRMR mechanical under-table compensation mechanism ay ginagamit: ang multi-point mechanical deflection compensation device ay maaaring bumuo ng isang kumpol ng mga ideal na posisyon kasama ang isang convex curve, at ang tumpak na projection ng device ay maaaring ay awtomatikong kinokontrol ng numerical control system kapag nagpoproseso ng mga bahagi ng iba't ibang kapal o haba, upang matiyak ang mahusay na katumpakan kapag pinoproseso ang workpiece. Ang compensation device ay hindi lamang may function ng CNC horizontal automatic compensation kundi pati na rin ang longitudinal manual compensation.

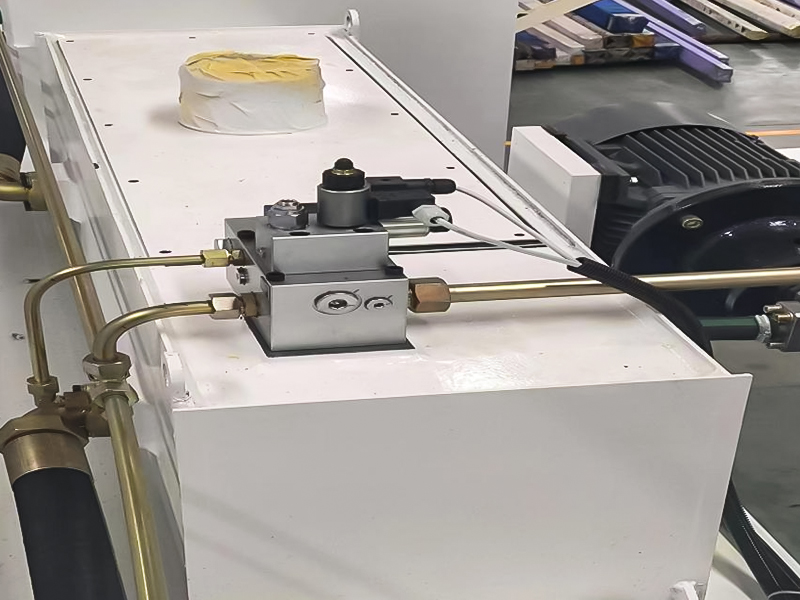

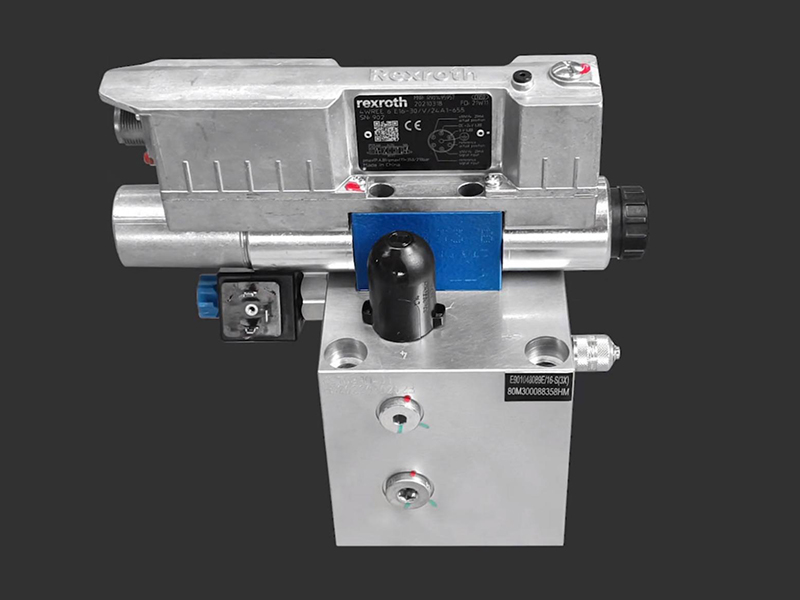

German REXROTH bending machine espesyal na hydraulic system

Ang espesyal na hydraulic system (electro-hydraulic proportional servo synchronous control system) ng German REXROTH bending machine ay pinagtibay. Ang system ay isang position control system, closed-loop, na dynamic na nakikita ang synchronization error ng slider sa pamamagitan ng grating rule, at itinatama ang synchronization error ng slider ng electro-hydraulic servo valve ng numerical control system upang ang slider ay maaaring palaging parallel sa workbench sa kaso ng kumpletong off-load. Katumpakan ng pag-synchronize ng slider ≤±0.02mm.

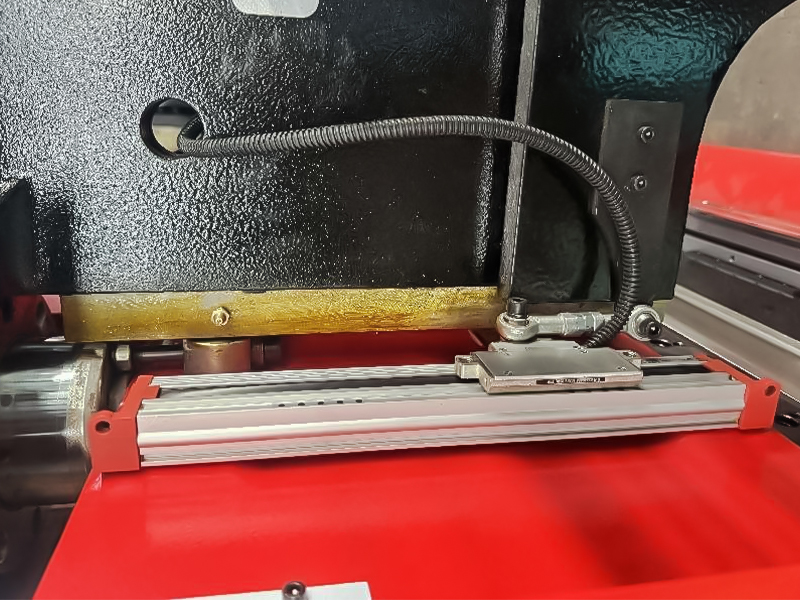

Grating ruler GIVI

Ang magkabilang gilid ng slider ay nilagyan ng Italian GV optical ruler upang makita ang kasabay na feedback sa posisyon
Mataas na resolution hanggang sa 0.1 micron. Antas ng katumpakan hanggang ±1 micron, ang maximum na error sa gap ay mas mababa sa 1 micron.

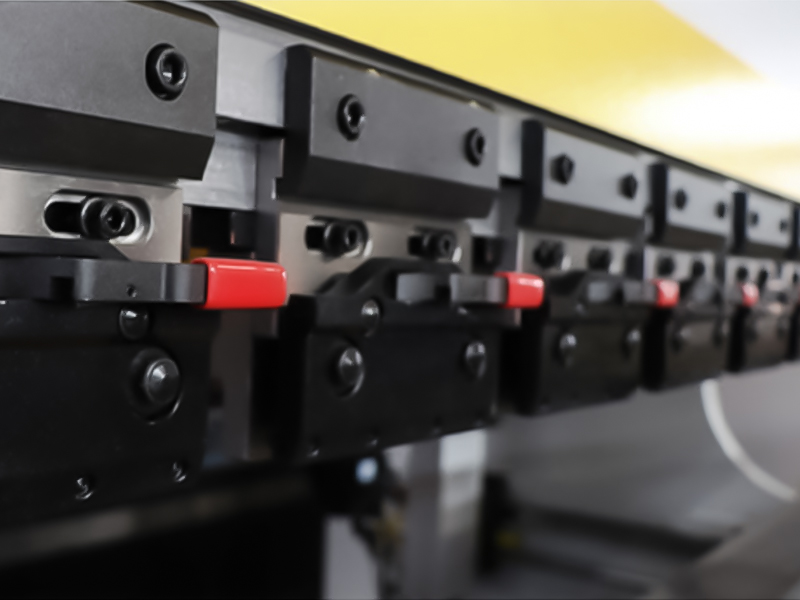

Ang Mabilis na patayong pag-install at pag-alis ng mga mabilisang clip

Ang pagsasaayos ng isang precision fast fixture ay maaaring mapagtanto ang two-way na pag-install at pagpapalit ng amag mula sa ilalim ng kabit at sa gilid, na maaaring epektibong mabawasan ang oras ng pagpapalit ng amag, mapabuti ang kahusayan ng produksyon, at mas malaki ang kapasidad ng tindig.

Double color block finger, magandang disenyo, matibay

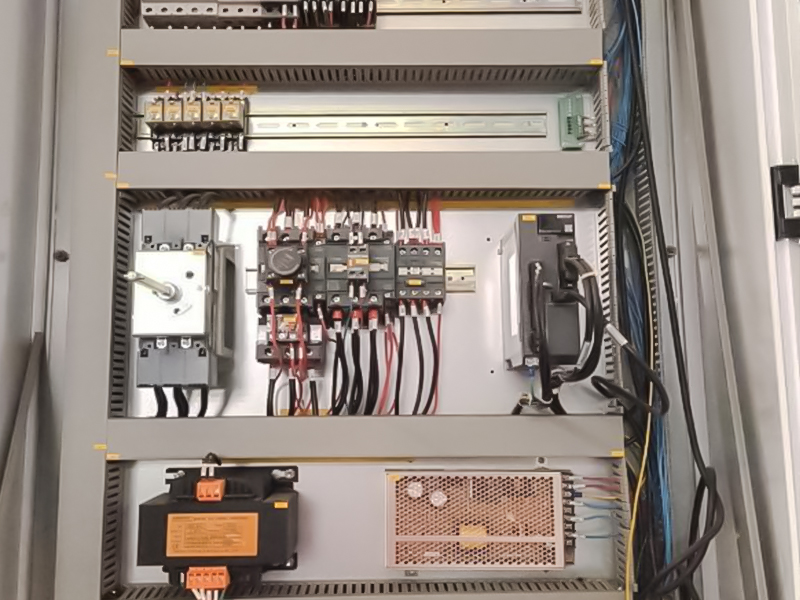

Sistema ng kuryente

Ang mga pangunahing bahagi ng electrical control system ng makina ay gumagamit ng sikat sa buong mundo na tatak na Schneider/ Siemens, matatag at matibay.
Pinagtibay ang disenyo ng module, ang buong simple at mapagbigay;
Ang electric cabinet ay gumagamit ng dustproof na disenyo upang matiyak ang buhay ng serbisyo at kaligtasan ng circuit;

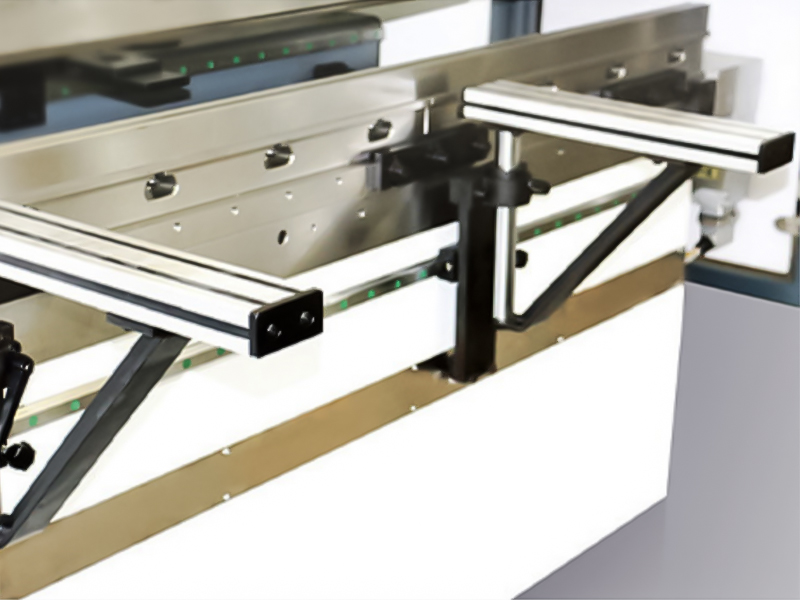

Ilipat ang tray sa harap

Gumagalaw sa kahabaan ng linear guide rail, maaari itong i-dock sa anumang posisyon upang tulungan ang baluktot na trabaho at gawing episyente ang trabaho. (Ang nakapirming uri ay pamantayan para sa mga indibidwal na modelo.

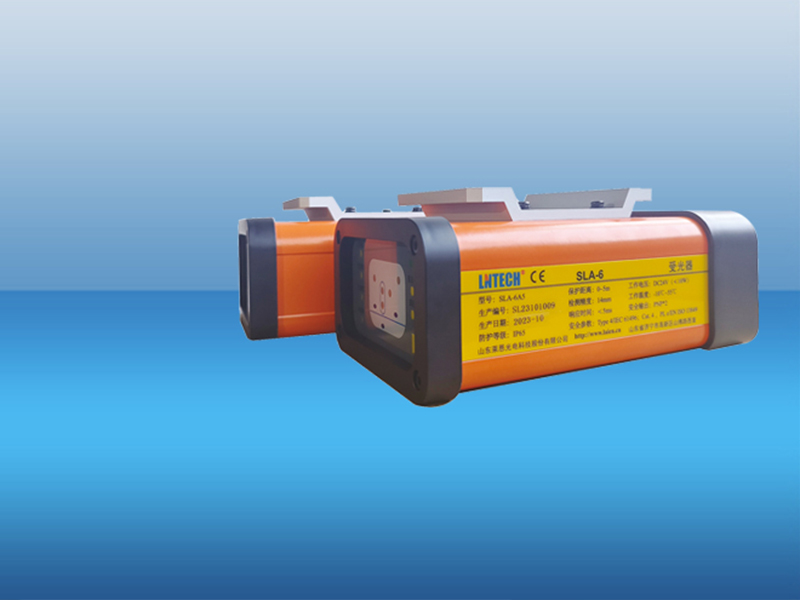

Proteksyon ng laser (opsyonal)

Mga bending machine na may DSP na nakikitang proteksyon ng laser, na sumusunod sa EN12622. Pinoprotektahan ng beam ang mga daliri ng bender operator mula sa panganib ng pagpisil sa pagitan ng suntok at ng die.
Ang oras ng pagtugon ng system ay 2ms, at ang maximum na distansya ng proteksyon ay 15m
Nakakatugon sa mga sumusunod na pamantayan sa kaligtasan: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

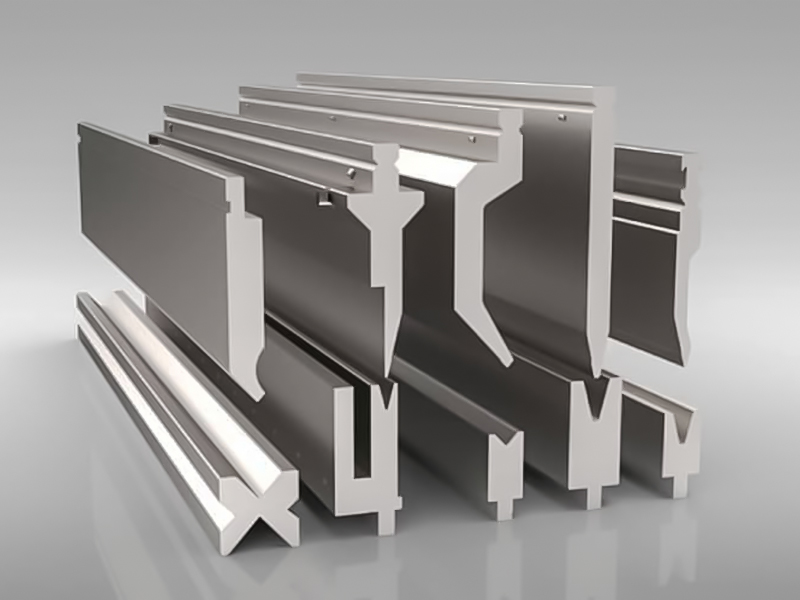

Mataas na kalidad ng amag

Ang amag ng alyansa (integral quenching), ang paggamit ng 42crmo (42 chromium molybdenum) bilang isang de-kalidad na materyal ng amag, pagkatapos ng perpektong proseso ng paggamot sa init (integral na pagsusubo, laser quenching, nitriding treatment), upang matiyak ang kapasidad ng tindig at buhay ng serbisyo ng ang amag. I-adopt ang high-end precision machine tool processing para matiyak ang high-precision na amag.

Mga Inirerekomendang Produkto
TUNGKOL SA AMIN
Nantong Tengzhong Machinery Manufacturing Co., Ltd. ay Tsina Tandem cnc press brake mga supplier at OEM/ODM Tandem cnc press brake kumpanya, na matatagpuan sa hilagang bahagi ng Shanghai Economic Center ng Yangtze River Delta, Nantong Haian City Libao Development Zone, ay isang research at production enterprise para sa shear machine, bending machine at rolling machine at iba pang makinarya R&D, produksyon, benta at serbisyo bilang isa sa kumpanyang nag-specialize sa produksyon ng "Tengzhong" brand series hydraulic shearing machine, mechanical shearing machine, Hydraulic bending machine, hydraulic plate rolling machine, mechanical plate rolling machine, hydraulic Angle cutting machine, pinagsamang punching at shearing machine at iba pang forging equipment , malawakang ginagamit sa magaan na industriya, abyasyon, paggawa ng mga barko, metalurhiya, instrumentasyon, mga de-koryenteng kasangkapan, mga produktong hindi kinakalawang na asero, konstruksiyon ng istraktura ng bakal at industriya ng dekorasyon. Ang makinarya ng Tengzhong ay palaging sumunod sa konsepto ng pagbuo ng "paggawa ng mahusay na mga produkto, pagbibigay ng perpektong serbisyo, at kasiya-siya sa bawat gumagamit", at palaging iniisip para sa mga customer at taos-pusong nagsilbi sa mga customer. Inaasahan namin ang pakikipagtulungan sa iyo upang lumikha ng mas magandang kinabukasan nang magkasama!
Balita
Feedback ng Mensahe

Gaano katipid sa enerhiya ang tandem CNC pindutin ang preno ?

Ang kahusayan ng enerhiya ng a tandem CNC pindutin ang preno depende sa ilang mahahalagang salik na nauugnay sa disenyo, mga sistema ng kontrol, at paggamit ng makina. Habang ang tandem CNC pindutin ang prenos ay karaniwang mas mahusay kaysa sa mas luma, tradisyonal na hydraulic press brakes, mayroon pa ring mga partikular na pagsasaalang-alang na nakakaapekto sa kanilang pangkalahatang pagkonsumo ng enerhiya. Narito ang isang breakdown ng kung ano ang nakakaimpluwensya sa kahusayan ng enerhiya ng mga naturang makina:

Electro-Hydraulic Servo Systems
Kalamangan sa Energy Efficiency: Ang mga modernong tandem na CNC press brakes ay kadalasang nilagyan ng mga electro-hydraulic servo system, na mas matipid sa enerhiya kumpara sa mga tradisyonal na hydraulic system. Ang mga system na ito ay gumagamit lamang ng enerhiya kapag ang makina ay gumagalaw, sa halip na mapanatili ang pare-parehong haydroliko na presyon, na nagpapababa ng idle power consumption.
Bakit Ito Mahusay: Ang paggamit ng mga servo motor sa mga tandem system ay nagbibigay-daan para sa tumpak na kontrol sa hydraulic pressure at binabawasan ang pag-aaksaya ng enerhiya sa mga panahon ng standby. Ang on-demand na diskarte na ito ay nangangahulugan na ang enerhiya ay natupok lamang kapag kinakailangan.

Variable Speed ​​Drives
Kalamangan sa Energy Efficiency: Ang mga tandem CNC press brakes ay karaniwang gumagamit ng mga variable frequency drive (VFD) o variable speed drive (VSD), na nagpapahintulot sa makina na ayusin ang bilis at torque ng mga motor batay sa mga partikular na kinakailangan sa pagkarga.
Bakit Ito Mahusay: Sa pamamagitan ng pag-optimize ng performance ng motor at pagbabawas ng paggamit ng enerhiya sa mga operasyong mababa ang karga (hal., kapag ang makina ay idling o mabagal na gumagalaw sa pagitan ng mga gawain), ang pagkonsumo ng enerhiya ay makabuluhang nababawasan. Nagreresulta ito sa pagtitipid ng enerhiya, lalo na sa mga kapaligirang may mataas na produksyon.

Nabawasan ang Idle Power Consumption
Bentahe ng Episyente sa Enerhiya: Maraming modernong press brake, kabilang ang mga tandem na modelo, ay may mga sistemang nakalagay na nagpapaliit sa paggamit ng kuryente kapag ang makina ay hindi aktibong nakayuko. Ang mga tampok tulad ng awtomatikong pag-shutdown pagkatapos ng mga panahon ng kawalan ng aktibidad ay higit na nagpapababa ng pagkonsumo ng enerhiya.
Bakit Ito Mahusay: Sa panahon ng downtime o mga break sa pagitan ng mga ikot ng produksyon, ang makina ay kumukonsumo ng kaunting kuryente, na nagpapahusay sa pangkalahatang kahusayan sa enerhiya sa mga operasyong hindi patuloy na tumatakbo.

Mga Sistema ng Kontrol ng CNC
Enerhiya Efficiency Advantage: Ang mga advanced na CNC control system ay nag-aambag sa energy efficiency sa pamamagitan ng pag-optimize ng bending process. Maaaring isaayos ng CNC system ang mga galaw ng press brake at paggamit ng kuryente sa real time, na binabawasan ang hindi kinakailangang paggasta ng enerhiya sa bawat operasyon.
Bakit Ito Mahusay: Ang CNC optimization ay nagbibigay-daan para sa mas maiikling cycle time at mas tumpak na kontrol sa proseso ng baluktot, na nangangahulugan ng mas mababang pagkonsumo ng enerhiya sa bawat bahagi na ginawa.

Regenerative Hydraulic System
Kalamangan sa Episyente sa Enerhiya: Gumagamit ang ilang tandem CNC press brakes ng regenerative hydraulic system na nagre-recycle ng enerhiya habang tumatakbo. Maaaring makuha ng mga system na ito ang labis na haydroliko na enerhiya na nabuo sa panahon ng return stroke ng press brake at muling gamitin ito, sa halip na iwaksi ito bilang init.
Bakit Ito Mahusay: Sa pamamagitan ng pag-recycle ng enerhiya, ang system ay nangangailangan ng mas kaunting kapangyarihan mula sa mga panlabas na mapagkukunan, na nagpapababa sa kabuuang bakas ng enerhiya ng makina.

Mga Mode ng Pagtitipid ng Enerhiya
Bentahe ng Episyente sa Enerhiya: Maraming CNC press brake, lalo na ang mga modernong modelo, ay may kasamang mga mode o setting ng pagtitipid ng enerhiya na nakakabawas sa pagkonsumo ng kuryente sa mga panahong walang ginagawa o sa pagitan ng mga gawain.
Bakit Ito Mahusay: Ang mga mode na ito ay nagbibigay-daan sa makina na pumasok sa isang mababang-power na estado kapag hindi aktibong nakikibahagi sa mga operasyon ng baluktot, na nagtitipid ng enerhiya nang hindi kailangang ganap na patayin.

Laki ng Machine at Demand ng Pag-load
Pagsasaalang-alang sa Energy Efficiency: Ang laki ng makina at ang mga hinihingi ng operasyon (ibig sabihin, ang kapal ng materyal at ang pagiging kumplikado ng mga liko) ay direktang nakakaapekto sa kahusayan ng enerhiya. Ang isang mas malaking tandem press brake na nagtatrabaho sa makapal na materyales ay natural na kumonsumo ng mas maraming enerhiya, ngunit kung ito ay mahusay na ginagamit para sa malakihang produksyon, ang enerhiya sa bawat bahagi na ginawa ay maaaring mabawasan.
Bakit Ito Mahalaga: Episyente ng enerhiya sa a tandem CNC press brake ay na-maximize kapag ang makina ay ginagamit para sa mga gawain na sinasamantala ang mataas na kapasidad nito at mga kakayahan sa tandem. Ang pagpapatakbo ng makina sa ilalim ng mababang karga o madalang na paggamit ay maaaring hindi kasing tipid sa enerhiya.

Mas Mahabang Buhay ng Machine at Mas Kaunting Pagsuot
Pagsasaalang-alang sa Episyente sa Enerhiya: Ang mga makina na may mas maraming sistemang matipid sa enerhiya ay kadalasang may mas kaunting pagkasira, ibig sabihin, mas mahusay silang gumagana sa kanilang habang-buhay. Halimbawa, ang mga servo-driven system ay nakakaranas ng mas kaunting mekanikal na stress, na humahantong sa mas mahabang buhay ng bahagi at mas pare-pareho ang pagganap.
Bakit Ito Mahusay: Ang pinababang mekanikal na pagkasira ay nangangahulugan na ang makina ay magpapanatili ng kahusayan sa enerhiya nito nang mas matagal at mangangailangan ng mas kaunting pagkukumpuni o pagpapalit ng enerhiya.

Mga Pagpipilian sa Eco-Friendly na Disenyo
Bentahe ng Episyente sa Enerhiya: Ang ilang mga tagagawa ay nagdidisenyo ng kanilang tandem na CNC press brakes na may mga eco-friendly na feature, tulad ng mga low-energy hydraulic fluid, mas mahusay na mga cooling system, at mga recyclable na bahagi.
Bakit Ito Mahusay: Ang mga pagpipiliang disenyo na ito ay nakakatulong sa isang mas mababang epekto sa kapaligiran, na binabawasan ang kabuuang bakas ng enerhiya ng makina sa panahon ng parehong operasyon at sa wakas na pagtatapon.

Pangkalahatang Buod ng Kahusayan:
Ang tandem CNC press brakes ay idinisenyo upang maging mas matipid sa enerhiya kaysa sa tradisyonal na hydraulic press brakes dahil sa pagsasama ng mga servo system, variable speed drive, at mga feature na nakakatipid sa enerhiya. Gayunpaman, ang aktwal na kahusayan ay nakasalalay sa mga salik tulad ng paggamit ng makina, kapal ng materyal, at mga setting ng pagpapatakbo. Kapag ginamit nang husto, ang mga tandem press brakes ay maaaring mag-alok ng makabuluhang pagtitipid sa enerhiya kumpara sa mga mas lumang modelo, lalo na sa mataas na volume, malakihang produksyon na kapaligiran.
