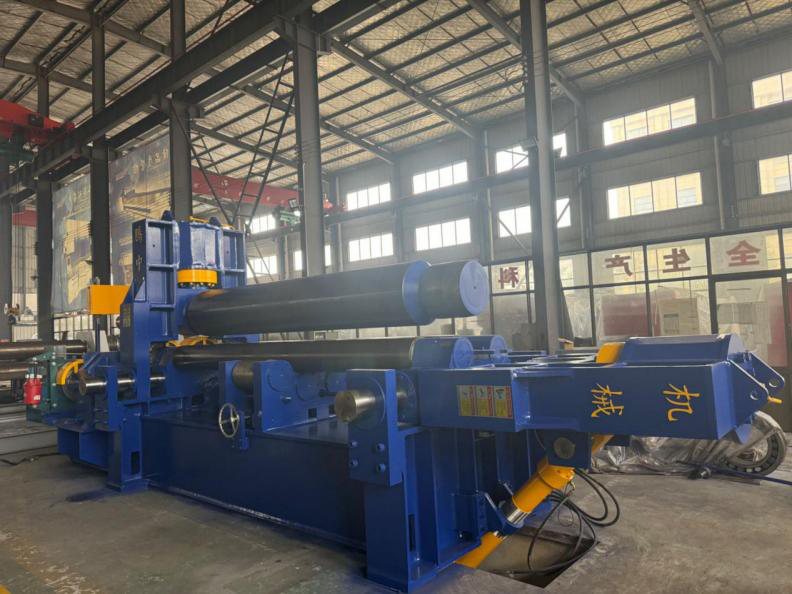

3 roller hydraulic Plate rolling machine

1. Ang ganitong uri ng plate winding machine ay may function ng plate end pre-bending, at ang natitirang tuwid na gilid ng pre-bending ay mas mababa sa 2.5 beses ang kapal ng plate.

2. I-adopt ang EPS na awtomatikong electronic leveling na teknolohiya, real-time na pagsubaybay, at real-time na pagsasaayos, awtomatikong ayusin ang upper roller levelness, at panatilihing parallel ang upper at lower rollers.


3. Ang kakaibang proseso ng post-bending ng ganitong uri ng plate rolling machine ay maaaring mapagtanto ang pre-bending sa dulo, tuluy-tuloy na baluktot na walang likod na sulok, at ang proseso ng baluktot ay isang ganap na digital display.


4. Malaking laki ng LCD touchscreen digital display, man-machine dialogue control interface, mahusay at intuitive na operasyon.


5. Ang fixed disturbance compensation ng upper roller ay pinagsama sa variable disturbance compensation ng lower roller para epektibong malampasan ang impluwensya ng disturbance deformation at mapabuti ang straightness ng produkto.


6. Sa iba't ibang overload at proteksyon sa kaligtasan function, interlocking, awtomatikong fault alarma at senyas, ay maaaring epektibong maiwasan ang maling operasyon, at maprotektahan ang kaligtasan ng mga kagamitan at operator.


7. Mataas na lakas pangkalahatang welded chassis at bracket, malakas na istraktura, matibay. Ang chassis ay gumagamit ng isang frame structure, mataas na torsion section coefficient, mas kaunting anchor bolts, at maginhawang pag-install at pag-debug.


8. Ang buong frame ay annealed upang alisin ang stress at hindi kailanman deform.


9. Ang work roller ay 42crmo integral forging, pagkatapos ng tempering, quenching hardening process. Ang roller material ay 45# steel, tempered treatment, tigas HB190~220.


10. Hydraulic valve selection superposition valve series, pipe layout ay simple, madaling mapanatili at debug.

PREV：3 roller mechanical Plate rolling machine
NEXT：CNC 4 roller Plate rolling machine

Roller mounting device

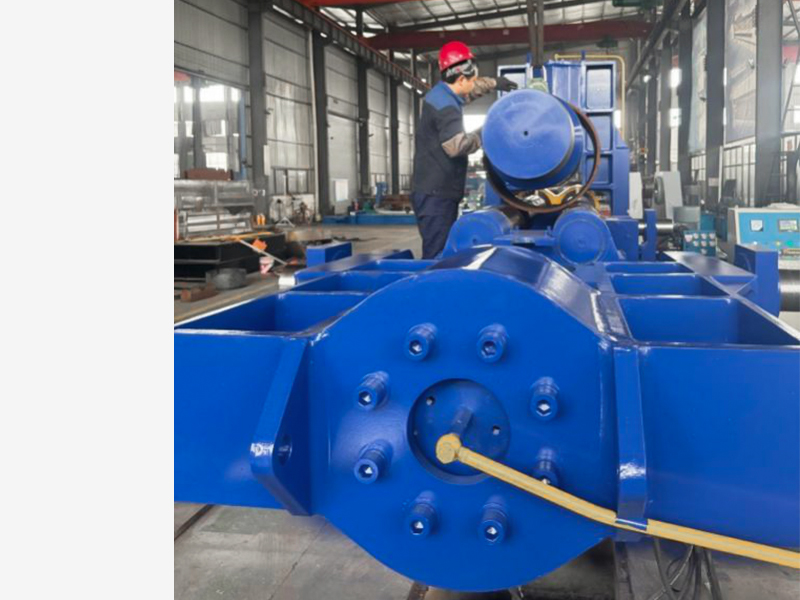

Ang upper roller device ay binubuo ng upper roller, main oil cylinder, upper roller bearing seat, at double row aligning bearing.
Dalawang master cylinder ang nagbibigay ng pressure na kinakailangan para i-roll ang sheet, at ang working pressure ng master cylinder ay 19.5MPa.
Ang double row aligning bearing ay gumagamit ng mababang bilis at mabigat na tungkulin sa pag-align ng roller bearing.

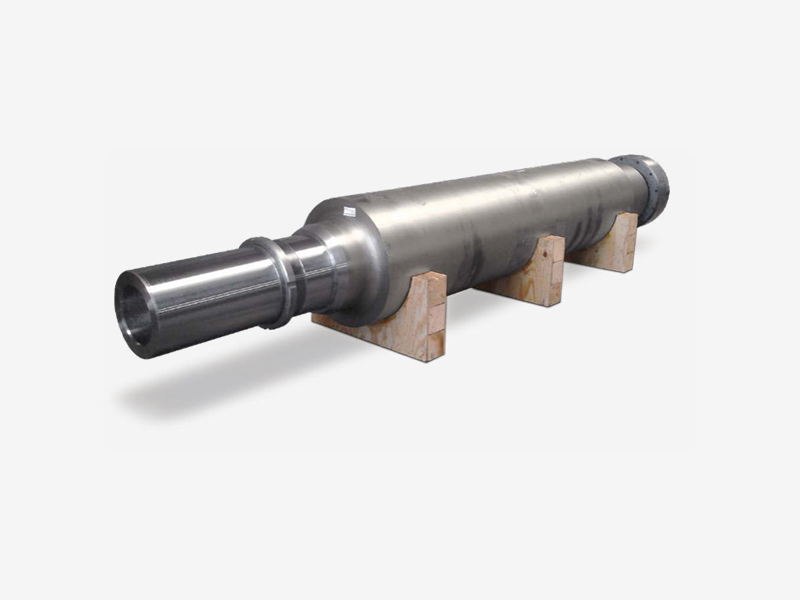

Ang itaas na roll ay hugis tulad ng isang drum, na ginagamit upang mabayaran ang pagpapapangit ng pagpapalihis ng itaas na roll.
Ang itaas na roll ay gawa sa 42CrMo, tempered pagkatapos ng magaspang na pagproseso, HB260-300; Pagkatapos ng pagtatapos, medium frequency quenching HRC45-50.

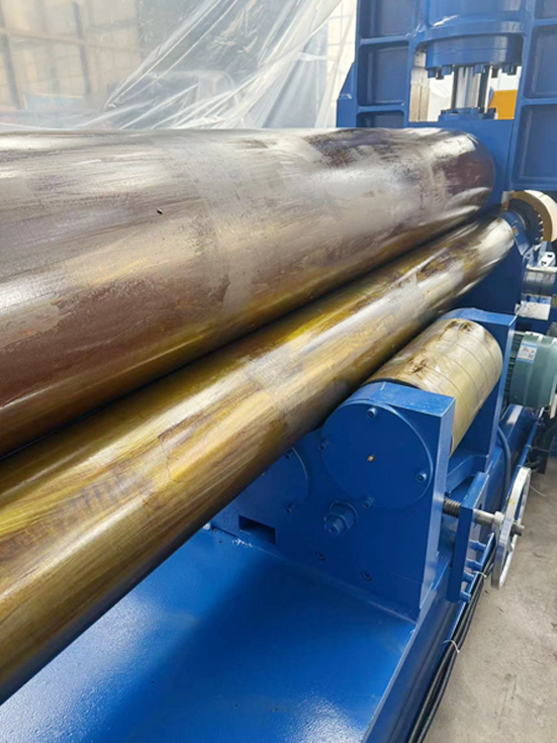

Lower roller at horizontal moving device

Ang lower roller device ay binubuo ng lower roller, lower roller bearing seat, lower roller sliding bearing, lower roller input gear, atbp.
Ang lower roll device ay nagbibigay ng positibo at negatibong torque para sa coil sheet. Sa pamamagitan ng pangunahing drive output gear at mas mababang roller input gear, transmission torque.
Ang lower roller ay gawa sa 45# steel, tempered at naproseso, at ang ibabaw ng roller body ay mekanikal na pinalakas.
Ang lower roller sliding bearing ay gawa sa SF-1 self-lubricating composite material.
Ang pahalang na gumagalaw na aparato ay pinapagana ng pahalang na gumagalaw na motor at nagtutulak sa frame at upper roll na mga bahagi upang lumipat nang pahalang sa pamamagitan ng mekanismo ng worm transmission at ang spiral transmission mechanism upang mapagtanto ang pre-bending ng workpiece at ang asymmetric winding.

Lower roller at horizontal moving device

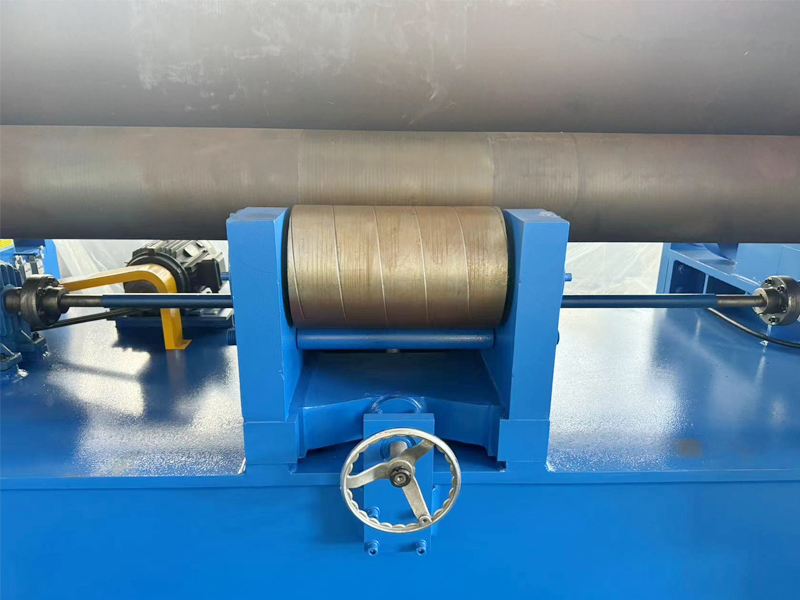

Ang idler device ay binubuo ng idler combination, oblique wedge mechanism, at spiral mechanism.
Ang adjusting screw ay nagtutulak sa dalawang grupo ng mga inclined wedges na malapit o magkahiwalay, sa gayon ay itinataas o binababa ang idler combination.
Ang roller ay gawa sa 45 steel, tempered treatment, at mas mababa ang tigas kaysa sa lower roller.

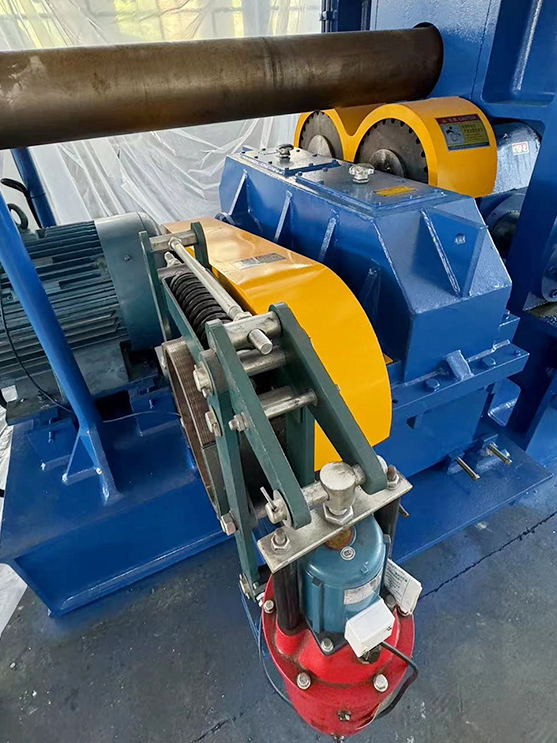

Pangunahing sistema ng pagmamaneho

Ang pangunahing sistema ng drive ay binubuo ng pangunahing motor, reducer, output gear, atbp.
Ang system ay maaaring umikot nang positibo at negatibo upang magbigay ng gumaganang kapangyarihan, at ilipat ang metalikang kuwintas sa mas mababang roll sa pamamagitan ng pangunahing reducer, output gear, at lower roll gear, upang ang mas mababang roll ay umiikot, at umaasa sa friction upang himukin ang plate feed upang makumpleto ang paikot-ikot na gawain.

Tipping device

Ang tipping device ay binubuo ng isang pin shaft, isang ram, isang tipping hydraulic cylinder, isang suporta, atbp.
Ang tipping hydraulic cylinder ay nagtutulak sa tipping frame upang tumaob o mag-reset. Kapag ang frame ay tumagilid, madaling tanggalin ang produkto sa dulo ng dulo.

◆ Balanse device: Ang balancing device ay binubuo ng dalawang pull rod at isang balancing beam.
Matapos mabaligtad ang tipping side frame, pinindot ng balancing device ang buntot ng upper roll upang mapanatili ang balanse ng upper roll.

◆ Rack： Fixed at overturned frame para sa mga bahagi ng hinang, pagkatapos ng hinang vibration pagtanda upang alisin ang stress paggamot. Ang frame ay ginagamit upang i-mount ang hydraulic cylinder at ilipat ang mga bahagi sa itaas na roll pahalang.

◆ Base plate: Ang chassis ay isang box welded structure, isang annealing treatment. Ginagamit sa pag-install ng mga bahagi.

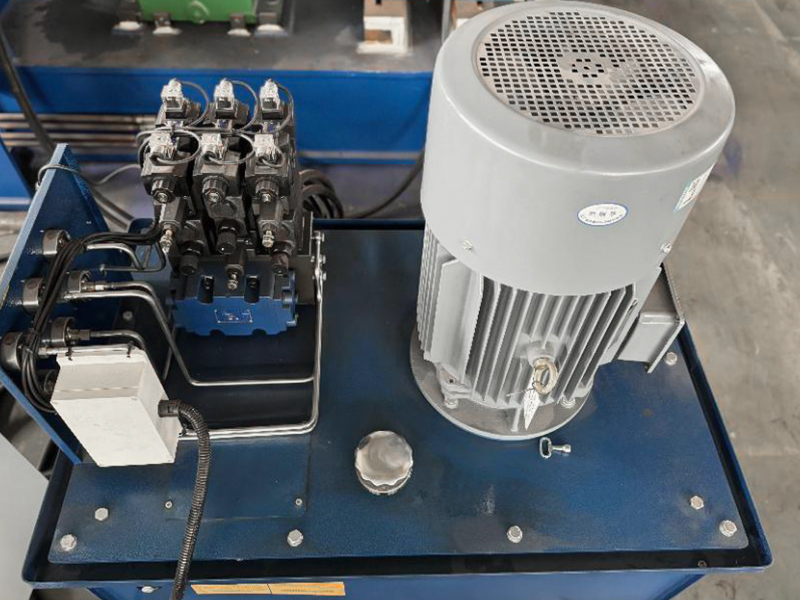

Hydraulic system

Ang hydraulic system ay binubuo ng gear pump, valve group, fluid connecting parts, hydraulic auxiliary parts, atbp.
Hydraulic balbula pagpili superposition balbula serye, ang pipeline ay hindi lamang simple ngunit madaling upang mapanatili at debug.
Ang sistema ay binubuo ng tatlong circuits, isang overpressure protection at pressure regulation circuit, isang synchronization circuit, at isang speed circuit.
Kinokontrol ng pressure regulating circuit ang gumaganang pressure ng system sa pamamagitan ng pangunahing relief valve. Ang working pressure ng system ay 19.5MPa.
Sini-synchronize ng synchro loop ang pagtaas at pagbaba ng upper roll sa pamamagitan ng shunt throttle valve, at ang throttle valve ay inaayos pataas at pababa; Grating magnetic rule detection, ang upper roller synchronous positioning accuracy ng ±0.15mm.
Kinokontrol ng speed loop ang pagkiling at pag-reset ng tilting side frame at inaayos ang throttling speed ng loop sa pamamagitan ng throttle valve.

◆ Iba't ibang proteksyon: Ang pagtaas at pagbaba ng upper roll ay ayon sa pagkakabanggit ay protektado ng relief valve bilang limitasyon ng presyon.

Sistema ng kontrol sa kuryente

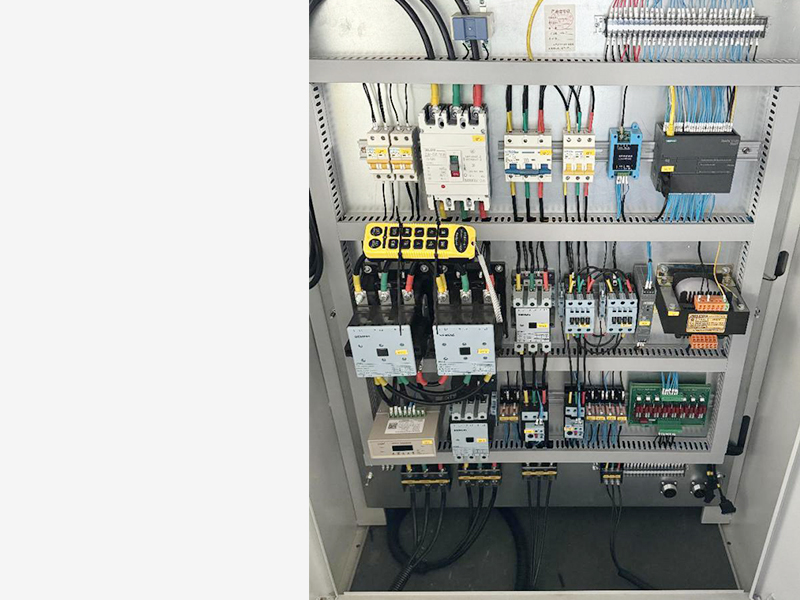

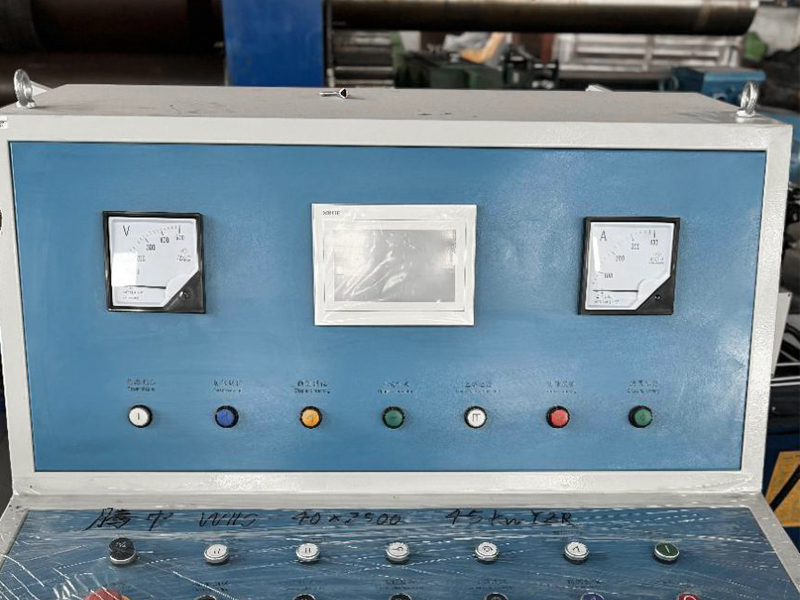

Ang electrical control system ay binubuo ng isang electrical control cabinet, isang operation table, at isang hand-held button box.
Pangunahing teknikal na tagapagpahiwatig ng system:
Ang boltahe ng operating system ay 380V/50Hz.
Ang ambient temperature ay -5 degrees hanggang 45 degrees.
Ang control circuit ay gumagamit ng isang PLC programmable controller system, mas kaunting mga relay, maaasahang operasyon, at mahabang buhay.
Ang control cabinet ay nilagyan ng lahat ng mga pindutan at mga tagapagpahiwatig upang makumpleto ang buong proseso ng paikot-ikot, na maaaring makontrol ang estado ng pagtatrabaho at pagpapatakbo ng buong makina. Ang handheld button box ay nagbibigay ng kaginhawahan para sa kontrol ng mga pangunahing operasyon sa daloy ng operasyon.

Numerical control system

Ang CNC system ay may mga function ng real-time na pagsubaybay, in-place na kontrol, at maikling elektrikal na memorya sa proseso ng rolling.
Real-time na pagsubaybay: Ipinapakita ng touch screen ang displacement Y pataas at pababa sa pangunahing cylinder ng upper roll at ang horizontal movement X ng upper roll sa anumang oras.
In-place control function: ang mga number at function key sa touch screen ay maaaring magtakda ng mga parameter ng proseso, na maaaring mapagtanto ang in-place na kontrol ng upper roll pataas at pababa at ang pahalang na paggalaw.

Upper roller universal plate rolling machine

Ang makina ay gumagamit ng hugis-drum na upper roller at isang mas maliit na diameter na lower roller, at ang ibabang bahagi ng lower roller ay sinusuportahan ng isang roller na maaaring iakma pataas at pababa.
Kapag ang workpiece ay pinagsama, ang taas ng roller ay maaaring iakma ayon sa pangangailangan, at ang longitudinal joint width uniformity ng produkto ay maaaring makuha nang may mataas na katumpakan.

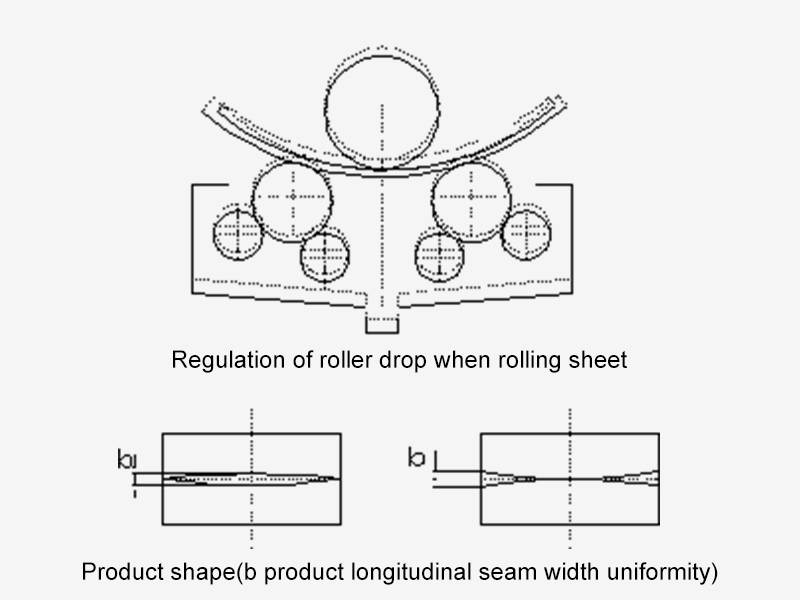

◆ Regulasyon ng mga rolling makapal na plato: Kapag nagpapagulong ng makapal na plato, tumataas ang roller at nagbibigay ng reverse pressure sa lower roller upang makabuo ng reverse deflection upang mabayaran ang labis na pagpapalihis ng upper roller, upang makamit ang isang katulad na curvature radius sa pagitan ng gitna at magkabilang dulo ng produkto at bawasan ang error sa pagkakapareho ng longitudinal joint width ng produkto.

◆ Regulasyon ng rolled sheet: Kapag lumiligid ang sheet, ang roller ay bumababa, upang ang mas mababang roller ay makagawa ng isang tiyak na pagpapalihis sa ilalim ng pagkilos ng nagtatrabaho presyon upang mabawi ang impluwensya ng upper roll na hugis, upang makamit ang gitna at dalawang dulo ng produkto winding curvature radius ay katulad, bawasan ang produkto longitudinal magkasanib na lapad pagkakapareho error.

◆ Hugis ng artikulo: Ang error sa pagkakapareho ng longitudinal seam width ay maliit. Kung maayos na nababagay, ang curvature radius ng gitna at magkabilang dulo ng produkto ay medyo malapit, at ang product longitudinal seam width uniformity na may mataas na katumpakan ay maaaring makuha.

◆ Backbend: Ang itaas na roller ay pinindot pababa habang ang mas mababang roller ay umiikot; Ang dulo ng plato ay nagpapatibay ng direktang baluktot na presyon; Walang sulok sa likod, ang dulo ng natitirang tuwid na gilid ay kinokontrol sa karaniwang bilog, at ang bilog ng produkto ay mataas.

◆ Symmetrical bending: Ang mas mababang roller ay lumiliko sa positibo at negatibo, pre-baluktot ang dalawang dulo ng plato, at pagkatapos ay simetriko paikot-ikot, ang produkto ay may tamang Anggulo, ang natitirang tuwid na gilid ay mahirap kontrolin, at ang produkto ay mahinang bilog

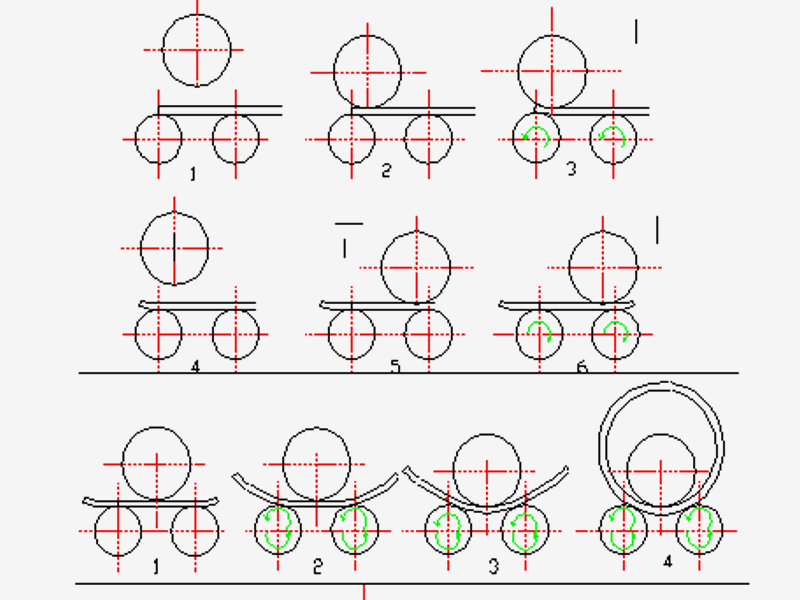

Proseso ng paikot-ikot

◆ Tapusin ang liko:

① Ang distansya sa pagitan ng upper at lower rollers ay pinaghihiwalay (ang upper roller ay tumataas ng isang section).
② Ang upper roll ay gumagalaw nang pahalang sa kaliwa o kanan, at ang posisyon nito ay ang steel plate ay maaaring i-clamp sa pagitan ng upper at lower roller kapag nahulog ang upper roll.
③ Bumababa ang itaas na roll
④ I-drive ang lower roller at ibaluktot ang natitirang tuwid na gilid na bahagi ng machining side.
⑤ Sa parehong proseso, ibaluktot ang natitirang tuwid na gilid sa kabilang panig.

◆ Symmetrical bending:

① Ayusin ang itaas na roll sa isang simetriko na posisyon na may mas mababang roll, at pagkatapos ay i-feed sa steel plate.
② Simulan ang kaliwa at kanang mga cylinder at pindutin ang mga ito upang pinindot ng upper roller ang steel plate at i-drive ang lower roller para yumuko ang steel plate
③ Unti-unting taasan ang presyon, at paulit-ulit na i-drive ang work roller rotation, para makumpleto ang tubular processing. Iyon ay upang makumpleto ang baluktot ng silindro.

◆ Di paglabas：

Ilipat ang itaas na roll sa gitnang itaas na limitasyon na posisyon, at ang tipping frame ay hindi gumagalaw sa ibang mga posisyon. Sa oras na ito, binabalanse ng balancing device ang upper roll. Tipping rack tipping dump.

Tip over rack reset

Kapag ang paikot-ikot na pabilog na arc workpiece at iba pang ordinaryong baluktot na pagkilos, ang dulo ay karaniwang baluktot muna.
1) Gaya ng ipinapakita sa Figure 5-3, i-offset ang itaas na roll sa isang gilid, ayusin ang mas mababang presyon sa katumbas na taas, at yumuko muna ang isang dulo.
2) I-rotate ang work roll para ibaluktot ang gitnang seksyon.
3) Baligtarin ang operasyon ng work roll, at ilipat ang kanang bahagi ng natapos na baluktot na bahagi sa posisyon malapit sa kanang ibabang roll.
4) Ang itaas na roll ay tumataas at lumilipat sa kabilang panig.
5) Ang itaas na roller ay nag-aayos ng mas mababang presyon sa katumbas na taas at nagtutulak sa work roller upang yumuko ang natitirang bahagi ng gitnang seksyon.
6) Panghuli, ibaluktot ang dulo ng kabilang panig.
