4 Roller Rolling Machine: Isang komprehensibong pagpapakilala

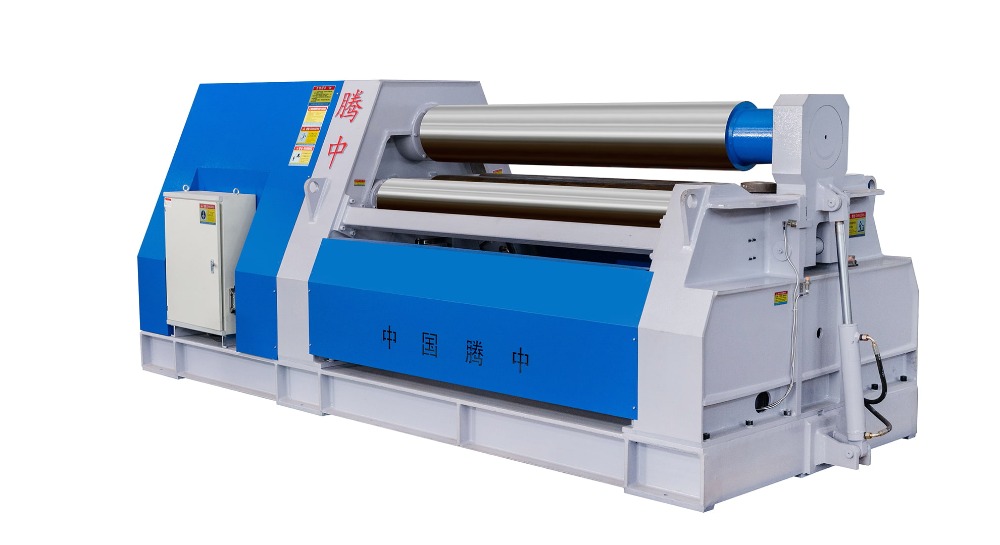

A 4 roll rolling machine . Nagpapatakbo ito sa mga pangunahing prinsipyo ng materyal na pagpapapangit at pagmamanipula ng mekanikal, ginagawa itong isang kailangang -kailangan na pag -aari sa maraming mga proseso ng pagmamanupaktura at katha.

Istraktura

Ang apat na roll rolling machine ay pangunahing binubuo ng mga sumusunod na pangunahing bahagi:

Hydraulic Positioning Cylinder: May pananagutan para sa tumpak na pagkontrol sa paggalaw at pagpoposisyon ng ilang mga sangkap, tinitiyak ang tumpak na pagsasaayos sa panahon ng proseso ng pag -ikot.

Control Panel: Nagsisilbi bilang interface ng operator, na nagpapahintulot sa pag -input ng mga parameter tulad ng kapal ng plate, lapad, at nais na baluktot na radius. Sinusubaybayan din nito at kinokontrol ang pangkalahatang operasyon ng makina.

Nangungunang roll: Sa karamihan ng mga kaso, ang itaas na roll ay ang pangunahing drive roll. Nagbibigay ito ng pangunahing puwersa upang himukin ang metal plate sa pamamagitan ng makina. Sa ilang mga modelo, nananatiling maayos ito sa posisyon, habang sa iba, maaari itong maiakma nang patayo o pahalang para sa mas kumplikadong mga operasyon sa baluktot.

Side Rolls: Ito ang dalawang mas maliit na rolyo na matatagpuan sa magkabilang panig ng makina. Naglalaro sila ng isang mahalagang papel sa paglalapat ng lateral pressure sa plato, na nagpapagana ng paglikha ng mga hubog na hugis. Ang mga gilid ng rolyo ay maaaring nababagay sa taas at posisyon upang makontrol ang kurbada ng pinagsama plate.

Bottom roll: Ang dalawang mas malaking ilalim na rolyo ay sumusuporta sa bigat ng metal plate at gumana nang tandem gamit ang tuktok na roll upang himukin ang plato sa pamamagitan ng makina. Nag -aambag din sila sa paunang pagkakahanay ng plato bago magsimula ang proseso ng baluktot.

Machine Frame: Ang matibay na frame ay nagbibigay ng suporta sa istruktura para sa lahat ng mga sangkap ng apat na roll rolling machine. Ito ay karaniwang gawa sa mataas na lakas na bakal upang mapaglabanan ang mga puwersa na nabuo sa panahon ng proseso ng pag -ikot.

Prinsipyo ng pagtatrabaho

Paghahanda: Bago simulan ang proseso ng pag -ikot, dapat tiyakin ng operator ng makina na malinis ang metal plate, libre mula sa anumang mga labi o mga kontaminado na maaaring makaapekto sa kalidad ng liko. Ang plato ay pagkatapos ay maayos na nakahanay at nakaposisyon sa pagitan ng ilalim at tuktok na mga rolyo. Itinatakda rin ng operator ang mga parameter ng makina, tulad ng kapal ng plate, lapad, at ang nais na baluktot na radius, ayon sa mga pagtutukoy ng pangwakas na produkto.

Paunang pagpoposisyon: Ang ilalim ng mga rolyo ng makina ay nababagay upang suportahan ang timbang ng plato nang pantay -pantay. Ang paunang suporta na ito ay mahalaga para matiyak na ang plato ay gumagalaw nang maayos sa pamamagitan ng makina sa panahon ng proseso ng pag -ikot. Ang mga nangungunang rolyo ay nakataas sa kanilang pinakamataas na posisyon, na lumilikha ng isang malaking sapat na agwat upang payagan ang madaling pagpasok ng metal plate.

Pagpasok: Ang metal plate ay maingat na naipasok sa pagitan ng ilalim at tuktok na mga rolyo sa pamamagitan ng agwat ng pagpasok ng makina. Ang operator ay dapat mag -ingat upang matiyak na ang plate ay nakasentro at perpektong nakahanay sa mga rolyo. Ang anumang misalignment sa yugtong ito ay maaaring magresulta sa hindi pantay na baluktot o mga depekto sa panghuling produkto.

Pagsasaayos: Kapag ang plate ay nasa posisyon, inaayos ng operator ang mga posisyon ng ilalim at tuktok na mga rolyo upang tumugma sa nais na baluktot na radius at kurbada. Ang pagsasaayos na ito ay isang kritikal na hakbang sa pagkamit ng tamang radius ng liko nang hindi nagiging sanhi ng labis na pilay o pagpapapangit sa plato. Ang mga tumpak na pagsasaayos ay madalas na ginagawa gamit ang control panel, na nagbibigay -daan para sa pinong - pag -tune ng mga posisyon ng roll.

Bending: Sa maayos na nababagay ang mga rolyo, nakikibahagi ang hydraulic o mechanical system ng makina. Ang ilalim ng mga rolyo ay nagsisimulang paikutin, na nagmamaneho ng plate pasulong. Kasabay nito, ang mga tuktok na rolyo ay nalalapat pababa ng presyon sa plato. Habang ang plato ay gumagalaw sa pamamagitan ng mga rolyo, sumasailalim ito sa pagpapapangit ng plastik, unti -unting yumuko sa paligid ng mga rolyo upang kunin ang nais na hubog na hugis.

Progresibong baluktot: Sa maraming mga kaso, ang proseso ng baluktot ay hindi nakumpleto sa isang solong pass. Habang ang plato ay patuloy na gumagalaw sa mga rolyo, maaaring kailanganin ng operator na gumawa ng karagdagang mga pagsasaayos sa mga posisyon sa itaas at ibaba ng mga rolyo upang makamit ang eksaktong kurbada at hugis na kinakailangan. Ang progresibong diskarte sa baluktot na ito, na madalas na kinasasangkutan ng maraming mga pass, ay tumutulong upang matiyak ang katumpakan at mabawasan ang stress sa plato, na nagreresulta sa isang mas mataas na kalidad na pangwakas na produkto.

Lumabas at Pag -alis: Kapag ang plato ay dumaan sa lahat ng mga rolyo at nakamit ang nais na hugis, lumabas ito ng makina sa kabilang dulo. Maingat na tinanggal ng operator ang baluktot na plato mula sa makina, at kumpleto ang proseso ng pag -ikot. Ang tinanggal na plato ay handa na para sa karagdagang pagproseso o pagpupulong, depende sa mga tiyak na kinakailangan sa pagmamanupaktura.

Mga pamamaraan sa pagpapatakbo

Pag -setup ng Machine: Bago gamitin ang apat na - roll rolling machine, mahalaga upang matiyak na ang makina ay maayos na tipunin at na -calibrate. Kasama dito ang pagsuri sa haydroliko o mekanikal na mga sistema para sa anumang mga pagtagas, malfunction, o mga palatandaan ng pagsusuot. Ang mga mekanismo ng kaligtasan, tulad ng mga pindutan ng emergency stop at guwardya, ay dapat ding siyasatin upang matiyak na sila ay nasa pagkakasunud -sunod ng pagtatrabaho. Bilang karagdagan, ang mga pag -align ng roll ay dapat na mapatunayan upang masiguro ang tumpak na mga resulta ng baluktot.

Paghahanda ng Plato: Ang metal plate na mai -roll ay dapat na malinis na malinis upang alisin ang anumang dumi, kalawang, o iba pang mga kontaminado. Dapat din itong suriin para sa wastong sizing at anumang mga potensyal na depekto. Ang plate ay pagkatapos ay nakaposisyon nang tama para sa baluktot, isinasaalang -alang ang nais na orientation at pagkakahanay sa mga rolyo ng makina.

Pag -aayos ng Roll: Batay sa nais na radius at kurbada ng liko, inaayos ng operator ang mga posisyon ng ilalim at tuktok na mga rolyo. Ang pagsasaayos na ito ay maaaring kasangkot gamit ang manu -manong mga kontrol o umaasa sa computer na kinokontrol ng computer. Ang operator ay dapat kumunsulta sa manu -manong o alituntunin ng makina para sa mga tiyak na pamamaraan ng pagsasaayos, dahil ang iba't ibang mga modelo ay maaaring magkaroon ng bahagyang magkakaibang mga mekanismo ng pagsasaayos.

PLATE INSERTION: Ang plate ay maingat na ipinasok sa agwat ng pagpasok ng makina, tinitiyak na nakasentro ito at nakahanay tulad ng inilarawan sa seksyon ng Working Principle. Ang anumang misalignment sa yugtong ito ay maaaring humantong sa hindi pantay na baluktot o iba pang mga isyu sa kalidad.

Proseso ng Bending: Ang haydroliko o mekanikal na mga sistema ng makina ay isinaaktibo upang simulan ang proseso ng baluktot. Ang operator ay malapit na sinusubaybayan ang pag -unlad ng baluktot, na obserbahan ang plato habang gumagalaw ito sa mga rolyo. Sa prosesong ito, ang mga pagsasaayos sa mga posisyon ng roll ay maaaring kailanganin upang makamit ang nais na liko.

Progresibong baluktot: Kung maraming mga pass ang kinakailangan upang makamit ang nais na hugis, ang operator ay nagsasagawa ng mga pass na ito, pag -aayos ng mga posisyon ng mga rolyo sa pagitan ng bawat pass. Ang hakbang na ito - sa pamamagitan ng - hakbang na diskarte ay nagbibigay -daan para sa isang mas kinokontrol at tumpak na proseso ng baluktot.

Lumabas at Pag -alis: Matapos baluktot ang plato sa nais na hugis, pinapayagan itong lumabas sa makina. Maingat na tinanggal ng operator ang baluktot na plato at sinuri ito para sa anumang mga palatandaan ng mga depekto, tulad ng hindi pantay na mga bends, bitak, o iba pang mga pagkadilim. Kung kinakailangan, ang plato ay maaaring sumailalim sa karagdagang pagproseso o muling pinagsama upang iwasto ang anumang mga isyu.

Pagpapanatili ng Machine: Matapos ang proseso ng baluktot, ang regular na pagpapanatili sa makina ay mahalaga. Kasama dito ang paglilinis ng makina upang alisin ang anumang mga shavings ng metal o labi na maaaring naipon sa panahon ng proseso ng pag -ikot. Ang mga gumagalaw na bahagi, tulad ng mga rolyo at hydraulic cylinders, ay dapat na lubricated upang mabawasan ang alitan at pagsusuot. Ang anumang mga palatandaan ng pagsusuot o pinsala, tulad ng pagod - out bearings o pagtulo ng haydroliko na mga hose, ay dapat na matugunan kaagad upang matiyak ang patuloy na wastong paggana ng makina.

Kalamangan

Nabawasan ang pre -rolling: Sa isang apat na roll rolling machine, ang materyal ay pinched sa pagitan ng dalawang gitnang rolyo, na makabuluhang binabawasan ang pangangailangan para sa malawak na pre -rolling. Hindi lamang ito nakakatipid ng oras ngunit nagpapabuti din sa pangkalahatang kahusayan ng proseso ng pag -ikot.

Single - Pass Working: Maraming apat - roll rolling machine ay may kakayahang magsagawa ng maraming mga operasyon, kabilang ang pag -squaring, pre -rolling, rolling, at pagsasara ng pre -rolling, lahat sa isang solong pass. Ang naka -streamline na proseso na ito ay pinapasimple ang daloy ng paggawa ng trabaho at pinatataas ang pagiging produktibo.

Horizontal Plate Feeding: Salamat sa suporta ng mas mababang roll at sa gilid ng roll, ang plato ay maaaring pakainin sa makina nang pahalang. Ang pahalang na pamamaraan ng pagpapakain na ito ay mas maginhawa at matatag, lalo na para sa mas malaki at mas mabibigat na mga plato.

Plate Squaring: Ang posisyon ng side roll ay nagbibigay -daan para sa madaling pag -squaring ng plato. Tinitiyak nito na ang plato ay maayos na nakahanay bago magsimula ang proseso ng pag -ikot, na nagreresulta sa mas tumpak at pare -pareho na mga resulta ng baluktot.

Nabawasan ang kinakailangan sa puwang ng makina: Dahil ang pag -squaring at pag -ikot ay madalas na gawin sa isang solong hakbang, ang puwang na kinakailangan sa paligid ng makina ay nabawasan. Ito ay partikular na kapaki -pakinabang sa mga pasilidad sa pagmamanupaktura kung saan maaaring limitado ang puwang.

Mataas na katumpakan at pag -ikot: Apat - roll rolling machine, lalo na ang mga may advanced control system, ay maaaring makamit ang mataas na antas ng katumpakan at pag -ikot sa mga pinagsama na mga produkto. Ginagawa nitong mainam ang mga ito para sa mga aplikasyon kung saan kinakailangan ang masikip na pagpapahintulot, tulad ng sa industriya ng aerospace at automotive.

Versatility: Ang mga makina na ito ay maaaring hawakan ang isang malawak na hanay ng mga kapal ng plate, lapad, at mga materyales, na ginagawang lubos na maraming nalalaman. Maaari silang magamit upang gumulong ng iba't ibang mga hugis, kabilang ang mga cylinders, cones, at arko, upang matugunan ang magkakaibang mga pangangailangan ng iba't ibang mga proseso ng pagmamanupaktura.

Mga awtomatikong tampok: Ang ilang mga modernong apat - roll roll machine ay nilagyan ng awtomatikong pag -align at pag -andar ng clamping. Tinitiyak ng mga tampok na ito na ang plato ay nananatili sa lugar sa panahon ng proseso ng pag -ikot, na pinipigilan ito mula sa pag -slide o pagtakbo, na higit na nagpapabuti sa kalidad ng natapos na produkto.

Mga Tampok sa Kaligtasan: Maraming apat - roll rolling machine ay idinisenyo na may mga tampok na kaligtasan tulad ng anti -overload at hydraulic protection function. Ang mga tampok na ito ay makakatulong upang maprotektahan ang makina mula sa pinsala dahil sa labis na naglo -load at pangalagaan din ang operator mula sa mga potensyal na aksidente.

Maliit na diameter ng reel: Apat - ang mga roll bending machine ay may kakayahang lumiligid ng mga cylinders na may medyo maliit na diametro. Sa ilang mga kaso, maaari silang gumulong ng mga cylinders na mas mababa sa 1.1 beses ang diameter ng itaas na roller, na nagbibigay ng higit na kakayahang umangkop sa paggawa ng maliit na mga sangkap ng diameter.

Mga Aplikasyon

Ang apat na roll rolling machine ay nakakahanap ng malawak na mga aplikasyon sa isang malawak na hanay ng mga industriya:

Pressure Vessel Manufacturing: Sa paggawa ng mga vessel ng presyon, tulad ng mga boiler at mga tangke ng imbakan, ang apat - roll rolling machine ay ginagamit upang mabuo ang mga cylindrical at conical na mga seksyon ng mga vessel. Ang mataas na katumpakan at kakayahang pangasiwaan ang makapal na mga plato ay ginagawang maayos ang mga ito - angkop para sa kritikal na application na ito.

Ang gawaing bakal na istraktura: Para sa paggawa ng mga istruktura ng bakal, tulad ng mga ginamit sa mga gusali, tulay, at mga pasilidad sa pang -industriya, ang apat - roll rolling machine ay ginagamit upang yumuko at hugis ng mga plato ng bakal sa iba't ibang mga sangkap. Ang kakayahang magamit ng mga makina na ito ay nagbibigay -daan para sa paglikha ng mga kumplikadong hugis na kinakailangan sa mga modernong istruktura ng bakal.

Industriya ng Automotiko: Sa sektor ng automotiko, apat - roll rolling machine ay ginagamit upang gumawa ng mga bahagi tulad ng mga tubo ng tambutso, tangke ng gasolina, at mga panel ng katawan. Ang kakayahang makamit ang mataas na katumpakan at pare -pareho ang kalidad ay mahalaga sa paggawa ng automotiko.

Aerospace at Aviation: Ang mga industriya ng aerospace at aviation ay nangangailangan ng mga sangkap na may labis na masikip na pagpapahintulot. Apat - roll rolling machine ay ginagamit upang makabuo ng mga bahagi tulad ng mga seksyon ng fuselage ng sasakyang panghimpapawid, mga sangkap ng engine, at mga istruktura ng pakpak. Ang mataas na kakayahan ng katumpakan ng mga makina na ito ay mahalaga para matugunan ang mahigpit na kalidad ng mga kinakailangan ng industriya ng aerospace.

Transportasyon ng tren: Sa paggawa ng mga tren at mga subway na kotse, apat - roll roll machine ay ginagamit upang mabuo ang mga shell ng katawan at iba pang mga sangkap na istruktura. Ang kakayahang hawakan ang malaki - scale production at mapanatili ang mataas na kalidad ay mahalaga sa industriya na ito.

Paggawa ng Elevator: Para sa paggawa ng mga kotse ng elevator at shaft, apat - roll rolling machine ay ginagamit upang yumuko at hubugin ang mga metal plate. Ang tumpak na mga kakayahan sa baluktot ay matiyak ang isang wastong akma at maayos na operasyon ng mga sangkap ng elevator.

BRIDGE ENGINEERING: Sa konstruksyon ng tulay, apat - roll rolling machine ay ginagamit upang mabuo ang mga hubog at tapered na mga sangkap ng istraktura ng tulay. Ang kakayahang magtrabaho sa mga malalaking plate na laki at makamit ang tumpak na mga bends ay mahalaga para matiyak ang integridad ng istruktura ng tulay.

Stadium at disenyo ng arkitektura: Sa pagtatayo ng mga istadyum at iba pang natatanging mga istruktura ng arkitektura, ang apat - roll rolling machine ay ginagamit upang lumikha ng mga hubog at hugis na mga elemento ng metal na nagbibigay sa mga gusaling ito ng kanilang natatanging 外观. Ang kakayahang umangkop ng mga makina ay nagbibigay -daan sa mga arkitekto upang mapagtanto ang kanilang mga disenyo ng malikhaing.

Pangkalahatang Paggawa: Apat - Roll Rolling Machines ay malawakang ginagamit din sa mga pangkalahatang proseso ng pagmamanupaktura, tulad ng paggawa ng mga kasangkapan sa metal, kagamitan sa industriya, at makinarya ng agrikultura. Maaari silang magamit upang lumikha ng iba't ibang mga hubog at hugis na mga sangkap para sa mga produktong ito.

Sa konklusyon, ang 4 - roll rolling machine ay isang lubos na maraming nalalaman at mahusay na pang -industriya na tool na gumaganap ng isang mahalagang papel sa maraming mga proseso ng pagmamanupaktura at katha. Ang natatanging istraktura, prinsipyo ng pagtatrabaho, at pakinabang ay ginagawang isang mahalagang pag -aari sa mga industriya kung saan kinakailangan ang katumpakan, kahusayan, at kakayahang magamit.
