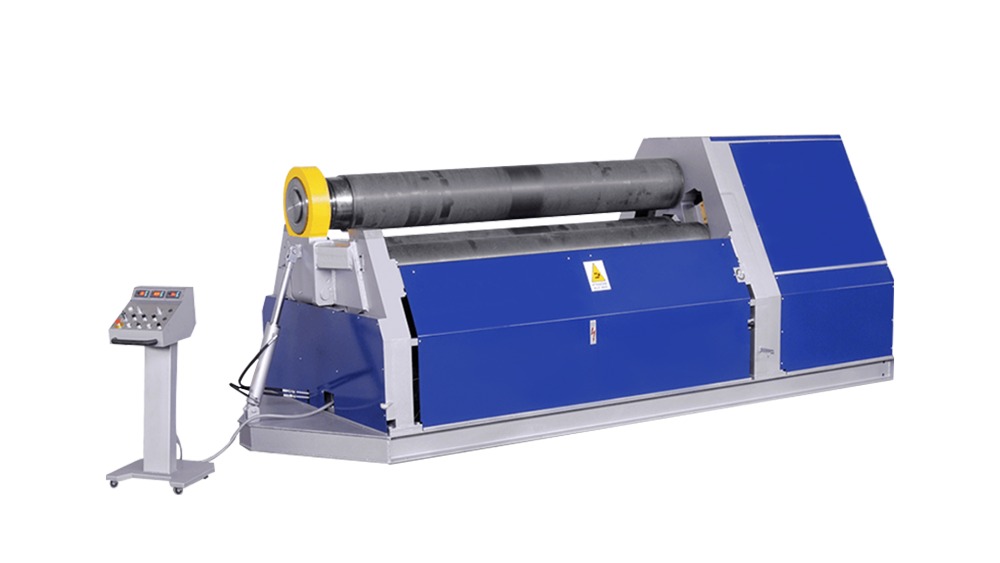

Paraan ng Pagwawasto para sa bilog ng silindro na pinagsama ng tatlong roll plate rolling machine

Kung ang silindro na ginawa ng tatlong roll plate rolling machine ay hindi masyadong bilog, ang mga sumusunod na pamamaraan ng pagwawasto ay maaaring subukan:

Paraan ng Pagsasaayos ng Mekanikal

Ayusin ang posisyon ng roller shaft

Para sa a 3 roller rolling machine , ang paralelismo ng itaas at mas mababang mga rolyo ay may makabuluhang epekto sa bilog ng silindro. Una, suriin at ayusin ang paralelismo ng itaas at mas mababang mga roller. Kung ang itaas at mas mababang mga roller ay hindi kahanay, ang plato ay isasailalim sa hindi pantay na puwersa sa panahon ng proseso ng pag-ikot, na magiging sanhi ng silindro na lumitaw ang elliptical o hindi pabilog. Ang mga tool sa pagsukat ng propesyonal tulad ng isang gauge ng dial ay maaaring magamit upang masukat ang pagkakaiba sa taas sa pagitan ng dalawang dulo ng shaft ng roller, at pagkatapos ay ang itaas at mas mababang mga roller ay maaaring gawin kahanay sa pamamagitan ng pag -aayos ng mga paa ng bolts ng rolling machine o ang istraktura ng suporta ng Ang roller shaft.

Ang kamag -anak na posisyon sa pagitan ng mga gilid ng roller (kung ito ang dalawang mas mababang mga roller ng isang simetriko na tatlong roller bending machine) at ang itaas na roller ay mahalaga din. Kinakailangan upang matiyak na ang mga axes ng mga roller sa gilid at ang itaas na roller ay patayo sa bawat isa sa kalawakan, at na ang mga roller sa magkabilang panig ay magkatulad din sa bawat isa. Kung ang isang positional paglihis ay matatagpuan, maaari itong maitama sa pamamagitan ng pag -aayos ng pahalang na mekanismo ng paggalaw at mekanismo ng pag -aangat ng mekanismo ng mga roller sa gilid. Halimbawa, para sa ilang mga maliliit na plate rolling machine, ang posisyon ng mga gilid ng roller ay maaaring ilipat sa pamamagitan ng pag -ikot ng pag -aayos ng tornilyo.

Magdagdag ng mga auxiliary fixtures

Maaaring magamit ang mga hugis na arko. Kapag ang silindro ay natagpuan na bahagyang hindi pabilog, ang isang angkop na radius pad ay ginawa ayon sa radius ng silindro, at ang pad ay inilalagay sa loob ng di-pabilog na silindro. Pagkatapos, ang isang jack o iba pang aparato ng presyon ay ginagamit upang mag -aplay ng isang tiyak na halaga ng presyon sa pad, na nagiging sanhi ng lokal na pagpapapangit ng silindro na lumapit sa isang pabilog na hugis.

Maaari ring gawin ang mga espesyal na pabilog na fixtures. Ang kabit na ito ay maaaring i -clamp ang silindro mula sa labas at mag -apply ng pantay na puwersa ng radial sa silindro sa pamamagitan ng pag -aayos ng mahigpit na antas ng kabit, sa gayon ay pagwawasto ang bilog. Halimbawa, sa ilang paggawa ng pipeline na nangangailangan ng mataas na pag -ikot ng silindro, ang isang pabilog na kabit na may maraming mga bolts ng pagsasaayos ay gagamitin upang unti -unting ayusin ang mga bolts upang higpitan ang kabit at makamit ang layunin ng pagkakalibrate.

Paraan ng Pagsasaayos ng Proseso

Paggulong ng maraming beses

Pag -ampon ng pamamaraan ng pag -ikot na may maraming maliit na pagpapapangit. Kapag lumiligid sa unang pagkakataon, huwag i -roll ang sheet sa isang silindro na malapit sa diameter ng target nang sabay -sabay. Sa halip, magsagawa ng paunang pag -ikot upang paunang ibaluktot ang sheet, at unti -unting madagdagan ang bilang ng mga rolyo at ang halaga ng pagpapapangit sa bawat oras. Matapos ang bawat pag-ikot, suriin ang pag-ikot ng silindro at markahan ang mga di-pabilog na bahagi. Maaari itong gawing mas pantay ang pamamahagi ng stress ng board at mabawasan ang paglihis ng pag-ikot na dulot ng lokal na konsentrasyon ng stress- sa panahon ng maraming mga proseso ng pag-ikot, ang direksyon ng pag-ikot ay maaaring mabago nang naaangkop. Halimbawa, ang pagsisimula ng pag -ikot mula sa isang dulo ng sheet sa kauna -unahang pagkakataon at lumiligid mula sa kabilang dulo ng sheet sa pangalawang pagkakataon ay nakakatulong upang pigilan ang tira na stress na dulot ng unidirectional na pag -ikot sa loob ng sheet, na ginagawang mas regular ang cylindrical na hugis.

Pagwawasto ng Pag -init

Kung pinapayagan ang materyal ng silindro at malaki ang paglihis ng pag -ikot, maaaring magamit ang pamamaraan ng pagwawasto ng lokal na pag -init. Kilalanin ang di-pabilog na bahagi ng silindro at gumamit ng isang oxygen acetylene flame o iba pang kagamitan sa pag-init upang lokal na painitin ang lugar. Kapag ang pag -init, ang pansin ay dapat bayaran sa pagkontrol sa temperatura ng pag -init at saklaw ng pag -init, sa pangkalahatan ay pinapanatili ang temperatura sa ibaba ng kritikal na temperatura ng materyal. Habang tumataas ang temperatura, ang lakas ng ani ng materyal ay bumababa. Sa ilalim ng pagkilos ng sariling gravity ng silindro o bahagyang panlabas na presyon, ang mga hindi pabilog na bahagi ay sumasailalim sa pagpapapangit ng plastik, sa gayon nakamit ang layunin ng pagwawasto ng bilog. Halimbawa, para sa mga cylinders na gawa sa mababang-carbon steel material, ang temperatura ng pag-init ay maaaring kontrolado sa pagitan ng 600-800 ℃. Pagkatapos ng pag -init, hayaang cool ang silindro o gumamit ng isang naaangkop na paraan ng paglamig, tulad ng paglamig ng spray ng tubig, upang ayusin ang hugis.

Pagsasaayos ng pagtuklas at feedback

Real Time Detection - Sa panahon ng proseso ng pag -ikot, gumamit ng mga tool sa pagsukat upang makita ang pag -ikot ng silindro sa real time. Halimbawa, gamit ang isang loob ng micrometer o laser rangefinder upang masukat ang mga sukat ng panloob na diameter ng isang silindro sa iba't ibang mga posisyon, at napapanahong pagtuklas ng mga paglihis ng bilog sa pamamagitan ng paghahambing ng data ng pagsukat. Kung may problema sa pag-ikot, agad na itigil ang operasyon ng pag-ikot at ayusin ayon sa paglihis, tulad ng pag-aayos ng posisyon ng roller shaft o pagbabago ng pag-record at pagsusuri ng data ng pag-record at pagsusuri

Itala ang mga parameter ng bawat roll, kabilang ang kapal ng sheet, materyal, bilis ng pag -ikot, spacing ng axis ng roller, at kaukulang data ng pagsukat ng cylinder. Sa pamamagitan ng pagsusuri ng mga datos na ito, ibubuod ang mga pangunahing kadahilanan at mga pattern na nakakaapekto sa bilog. Halimbawa, kung nalaman na ang isang tiyak na materyal ng sheet metal ay madaling kapitan ng pag -ikot ng pag -ikot sa isang tiyak na bilis ng pag -ikot, ang bilis ng pag -ikot ay maaaring maiakma nang naaayon, o isang espesyal na proseso ng pag -ikot ay maaaring magamit para sa materyal na ito ng sheet metal.
