Paano gumagana ang mekanismo ng back gauge sa isang shearing machine?

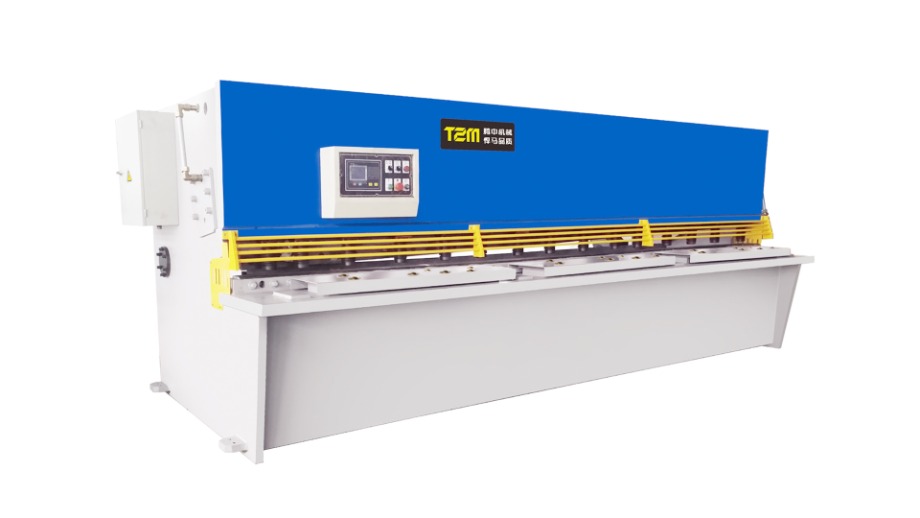

Sa mundo ng precision sheet metal fabrication, ang mekanismo ng back gauge ay gumaganap ng isang mahalagang papel sa pagtiyak ng katumpakan at kahusayan sa panahon ng proseso ng paggugupit. Isang back gauge, mahalaga sa pagpapatakbo ng modernong makinang panggugupit , ay gumaganap bilang isang pangunahing bahagi sa pagtukoy sa haba ng materyal na puputulin, na nagpapahintulot sa operator na mapanatili ang katumpakan at pagkakapare-pareho sa buong produksyon. Ngunit paano eksaktong gumagana ang mekanismong ito?

Ang Back Gauge System: Isang Pangkalahatang-ideya
Ang back gauge ay mahalagang isang positioning system na kumokontrol sa distansya sa pagitan ng cutting blade at ng sheet material. Tinitiyak nito na ang bawat hiwa ay ginawa sa tamang haba, pare-pareho at tumpak. Karaniwan, ang back gauge ay binubuo ng isang movable rail, isang positioning arm, at isang stopper, na lahat ay gumagana nang magkasabay upang gabayan ang materyal sa cutting point. Ang tungkulin ng mekanismo ay mahalaga, dahil tinutukoy nito ang pag-uulit at pagiging maaasahan ng mga pagbawas na ginawa sa magkakasunod na operasyon.

Mekanismo at Operasyon
Ang back gauge ay konektado sa likuran ng shearing machine, kung saan ipinoposisyon nito ang sheet metal bago ang proseso ng pagputol. Sa pamamagitan ng pagsasaayos ng back gauge sa kinakailangang sukat, maaaring itakda ng mga operator ang eksaktong haba ng pagputol para sa bawat piraso. Ang back gauge ay karaniwang pinapagana ng isang motor at nakakonekta sa isang turnilyo o linear guide system, na tinitiyak ang maayos at tumpak na paggalaw sa kahabaan ng shearing table.

Sa mga high-end na shearing machine, maaaring awtomatiko ang system na ito, na may mga digital na kontrol na nagbibigay-daan sa back gauge na mabilis na maisaayos para sa maraming haba ng hiwa. Ang mga system na ito ay madalas na nagtatampok ng mga digital readout, na tinitiyak na ang operator ay may malinaw na visibility sa eksaktong posisyon ng back gauge sa lahat ng oras.

Mga Uri ng Back Gauge Mechanism
Depende sa partikular na modelo ng shearing machine, may ilang uri ng mga mekanismo ng back gauge:

Manu-manong Back Gauge
Ang simpleng mekanismong ito ay nangangailangan ng operator na ayusin nang manu-mano ang back gauge, kadalasan sa pamamagitan ng hand wheel o lever. Bagama't maaasahan ang mga system na ito, mas nakakaubos ang mga ito ng oras at madaling kapitan ng mga pagkakamali kung hindi na-calibrate nang tama.

Motorized Back Gauge
Nag-aalok ang automated system na ito ng higit na katumpakan at bilis, habang inililipat nito ang materyal sa posisyon sa pagpindot ng isang pindutan. Ito ay partikular na kapaki-pakinabang para sa mataas na dami ng mga pagpapatakbo ng produksyon kung saan kailangan ang mga madalas na pagsasaayos.

NC (Numerical Control) Back Gauge
Sa mas sopistikadong mga makina, ang back gauge ay isinama sa mga numerical control system. Nagbibigay-daan ito para sa mabilis na pagsasaayos at pag-iimbak ng mga programa sa paggupit para sa iba't ibang laki at hiwa ng sheet, na makabuluhang binabawasan ang oras ng pag-setup.

CNC (Computer Numerical Control) Back Gauge
Ang pinaka-advanced sa mga system, ang CNC back gauge ay ganap na naa-program at maaaring magsagawa ng maramihang pagbawas nang may matinding katumpakan. Ang mga ito ay perpekto para sa mga gawain na may mataas na katumpakan at mga kapaligiran na nangangailangan ng mga automated na daloy ng trabaho.

Mga Pangunahing Tampok at Benepisyo
Ang kahalagahan ng mekanismo ng back gauge ay hindi maaaring palakihin. Nag-aalok ito ng ilang pangunahing bentahe:

Katumpakan
Tinitiyak ng back gauge na ang bawat sheet ay pinutol sa eksaktong kinakailangang mga sukat, na inaalis ang panganib ng pagkakamali ng tao. Sa mga advanced na sistema, ang mga pagbawas ay ginawa na may kaunting paglihis mula sa itinakdang haba.

Kahusayan
Binabawasan ng back gauge ang oras na ginugol sa pagsukat at pagpoposisyon ng materyal nang manu-mano. Ang bilis na ito ay lalong mahalaga sa mga kapaligiran ng produksyon na may mataas na dami, kung saan kinakailangan ang mabilis at tumpak na mga pagbawas.

Pag-uulit
Sa anumang proseso ng katha, ang pagkakapare-pareho ay susi. Ang back gauge ay nagbibigay-daan para sa mga paulit-ulit na pagbawas na gawin sa parehong haba, na tinitiyak ang pagkakapareho sa lahat ng mga piraso sa isang batch.

Kakayahang umangkop
Ang mga modernong back gauge ay lubos na nababaluktot, na kayang tumanggap ng malawak na hanay ng mga laki at kapal ng sheet. Nakikitungo man sa manipis na mga sheet o mabibigat na mga plato, ang back gauge ay maaaring iakma upang magbigay ng pare-parehong pagganap sa iba't ibang mga materyales.

Mga Hamon at Pagsasaalang-alang
Habang ang mekanismo ng back gauge ay nag-aalok ng ilang mga pakinabang, ito ay walang mga hamon nito. Halimbawa, ang tumpak na paggalaw ng back gauge ay dapat na regular na naka-calibrate upang matiyak na ito ay nananatiling tumpak. Ang anumang pagkasira sa mga gabay o sa motor ay maaaring magresulta sa hindi tumpak na mga hiwa, kaya ang regular na pagpapanatili ay mahalaga.

Bukod dito, sa mga high-speed production environment, ang back gauge ay dapat gumana nang walang putol sa pangkalahatang operasyon ng shearing machine. Kung ang mekanismo ng back gauge ay hindi gumagana o hindi naka-sync, maaari itong humantong sa mga pagkaantala, pag-aaksaya ng materyal, o kahit na pinsala sa makina.

Ang mekanismo ng back gauge ay isang mahalagang elemento sa mga modernong shearing machine, na nag-aalok ng walang kapantay na katumpakan, repeatability, at kahusayan. Manwal man, naka-motor, o kontrolado ng CNC, nagbibigay ito ng paraan para sa mga operator na maiposisyon nang tumpak ang mga materyales sa sheet, na tinitiyak na ang bawat hiwa ay ginawa sa tamang haba na may kaunting error. Sa kabila ng mga hamon sa pagpapanatili at pagkakalibrate, ang mga benepisyo ng back gauge ay ginagawa itong kailangang-kailangan sa mataas na kalidad na paggawa ng sheet metal, kung saan ang katumpakan at pagkakapare-pareho ay pinakamahalaga. Para sa mga manufacturer na naglalayong pahusayin ang kanilang workflow at kalidad ng produkto, ang pag-unawa sa back gauge system ay susi sa pag-master ng proseso ng paggugupit.
