Ano ang pagkakaiba sa pagitan ng isang three-roll at four-roll plate rolling machine?

Sa mundo ng katha ng metal, kakaunti ang mga makina ay pangunahing sa paglikha ng cylindrical at conical na mga hugis bilang ang plate rolling machine . Ang mga makapangyarihang tool na ito ay yumuko sa mga flat sheet ng metal sa mga curves, na bumubuo ng lahat mula sa napakalaking mga vessel ng presyon at mga tower ng turbine ng hangin hanggang sa mga elemento ng arkitektura at pang -industriya na piping. Kapag nagsimula sa paglalakbay upang piliin ang tamang kagamitan para sa isang shop o proyekto, ang pinakakaraniwan at kritikal na tanong na lumitaw ay: Dapat ka bang pumili ng isang three-roll o isang four-roll plate rolling machine?

Hindi ito isang katanungan ng isang tao na "mas mahusay" kaysa sa iba pa. Sa halip, tungkol sa pag -unawa sa mga pangunahing pagkakaiba sa kanilang disenyo, operasyon, at kakayahan upang tumugma sa tamang makina sa mga tiyak na hinihingi ng trabaho. Ang pagpili ng bisagra sa mga kadahilanan tulad ng dami ng produksyon, kinakailangang katumpakan, mga uri ng materyal, at, siyempre, badyet.

Ang artikulong ito ay magbibigay ng isang detalyado, walang pinapanigan na paghahambing ng three-roll at four-roll plate na mga rolling machine, pagbagsak ng kanilang mga mekanika, pakinabang, mga limitasyon, at perpektong aplikasyon upang bigyan ka ng kapangyarihan na kinakailangan upang makagawa ng isang kaalamang desisyon.

Ang pangunahing pag -atar: Paano Gumagana ang Plate Rolling

Sa pinakasimpleng, ang plate rolling ay nagsasangkot ng elastically at plastically defoming isang metal sheet sa paligid ng isang gitnang axis. Ang makina ay gumagamit ng isang kumbinasyon ng lakas at tumpak na nakaposisyon na mga rolyo upang magpataw ng isang pare -pareho na radius sa workpiece. Ang bilang ng mga rolyo at ang kanilang pagsasaayos ay direktang nagdidikta kung paano pinangangasiwaan ng makina ang metal, lalo na sa simula at pagtatapos ng proseso ng baluktot.

Ang three-roll plate rolling machine: pagiging simple at lakas

Ang three-roll na pagsasaayos ay ang klasikong, nasubok na oras na disenyo. Tulad ng ipinahihiwatig ng pangalan, binubuo ito ng tatlong mga rolyo: dalawang mas mababang mga rolyo at isang itaas na roll.

Mayroong dalawang pangunahing subtyp ng three-roll machine:

Paunang Pinch (Pinch Roller): Ito ang pinaka -karaniwang uri. Ang dalawang mas mababang mga rolyo ay hinihimok ng kuryente at naayos sa posisyon. Ang itaas na roll ay gumagalaw nang patayo upang mag -apply ng presyon at kurutin ang sheet laban sa mas mababang mga rolyo. Upang simulan ang liko, ang metal sheet ay dapat na manu -manong pinakain sa makina hanggang sa tumama ito sa isang hulihan. Bumaba ang itaas na roll, pinches ang sheet, at ang hinimok na mas mababang mga rolyo ay paikutin upang hilahin ang materyal, baluktot ito laban sa itaas na roll.

Uri ng Pyramid: Sa mas matatang istilo na ito, ang mga rolyo ay nakaayos sa isang pyramid na hugis. Ang tuktok na roll ay nakasentro sa itaas ng dalawang ilalim na rolyo. Ang lahat ng tatlong mga rolyo ay maaaring ilipat. Habang higit sa lahat superseded ng mas modernong disenyo, ang mga pyramid machine ay kilala para sa kanilang kakayahang hawakan ang napakakapal na mga plato.

Mga pangunahing bentahe ng isang three-roll machine:

Mas mababang paunang pamumuhunan: Karaniwan, ang mga three-roll machine ay may isang mas simpleng mekanikal at haydroliko na sistema, na ginagawang mas abot-kayang bilhin. Ito ay isang makabuluhang kalamangan para sa mas maliit na mga tindahan ng tela, mga startup, o operasyon na may mas mababa Plate Rolling Machine Budget .

Malakas na konstruksyon: Na may mas kaunting mga gumagalaw na bahagi, madalas silang itinayo upang maging masungit at mahusay na angkop para sa Malakas na duty plate na lumiligid at baluktot na napaka makapal na plate na bakal .

Mas simpleng operasyon at pagpapanatili: Ang mga control system ay karaniwang hindi gaanong kumplikado, at ang pagpapanatili ay maaaring maging mas prangka dahil sa hindi gaanong kumplikadong pag -aayos ng mga sangkap.

Mas malaking maximum na kapasidad: Para sa isang naibigay na punto ng presyo, ang isang three-roll machine ay madalas na ipinagmamalaki ng isang mas mataas na maximum na kapasidad ng kapal kumpara sa isang four-roll machine.

Mga pangunahing limitasyon ng isang three-roll machine:

Mga dulo ng flat (kinakailangan ng pre-baluktot): Ito ang pinaka makabuluhang disbentaha. Ang paunang disenyo ng kurot ay hindi maaaring yumuko ang nangungunang at trailing mga gilid ng plato nang walang pangalawang operasyon. Ang mga hindi seksyon na flat flat na ito ay dapat na "pre-baluktot" sa isang preno ng preno o sa pamamagitan ng paggamit ng rolling machine mismo sa isang masalimuot, proseso ng multi-step. Nagdaragdag ito ng oras, nangangailangan ng labis na kasanayan sa operator, at maaaring humantong sa hindi pagkakapare -pareho.

Hindi gaanong katumpakan: Ang pagkamit ng isang perpektong silindro na may pare-pareho na radius mula sa gilid hanggang sa gilid ay mas mapaghamong at umaasa sa operator dahil sa isyu ng flat end.

Mas mababang kahusayan: Ang pangangailangan para sa pre-baluktot at ang manu-manong pagpapakain ng materyal ay ginagawang mas mabagal ang pangkalahatang proseso, na hindi gaanong perpekto para sa Mataas na dami ng metal na katha mga kapaligiran.

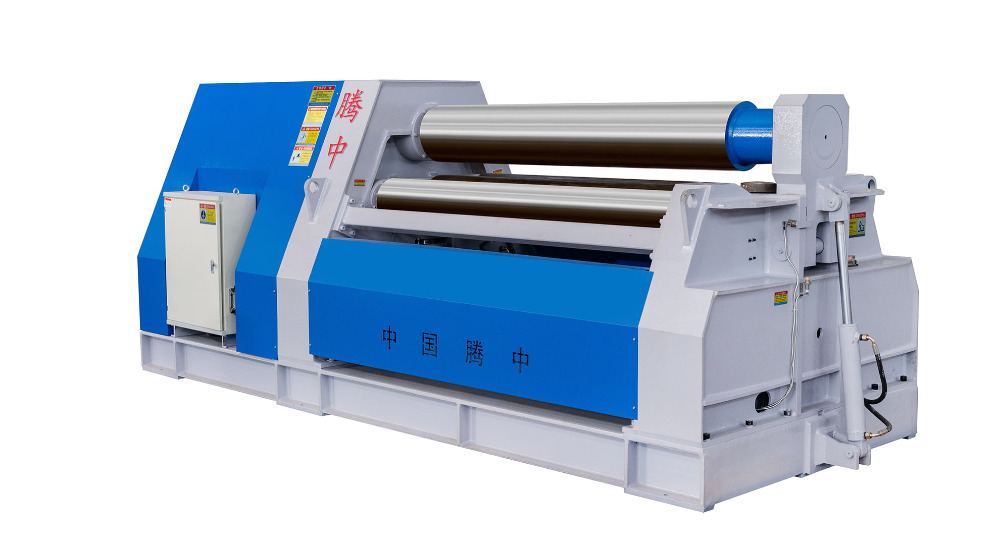

Ang four-roll plate rolling machine: katumpakan at kahusayan

Ang four-roll machine ay nagdaragdag ng isang kritikal na ika-apat na roll sa equation. Karaniwan itong nagtatampok ng dalawang mas mababang mga rolyo at dalawang itaas na rolyo. Ang pagsasaayos ay idinisenyo upang mapagtagumpayan ang pangunahing limitasyon ng disenyo ng three-roll.

Sa isang karaniwang pag-setup ng apat na roll:

Ang mas mababang likuran ng roll ay ang pangunahing hinihimok na roll.

Ang mas mababang front roll at ang itaas na likuran ng roll ay maaaring ilipat nang patayo.

Ang itaas na front roll ay madalas na naayos o maaaring mag -pivot.

Ang rebolusyonaryong kalamangan: tinanggal ang mga dulo ng flat

Ang henyo ng four-roll machine ay nakasalalay sa kakayahang hawakan ang plato mula sa parehong nasa itaas at sa ibaba dati Nagsisimula ang proseso ng baluktot. Narito kung paano ito gumagana:

Naglo -load: Ang plate ay ipinasok sa pagitan ng mas mababang harap at itaas na likuran ng mga rolyo.

Clamping: Ang mas mababang front roll ay tumataas, at ang itaas na likuran ng roll ay bumababa, matatag na clamping ang plato. Hindi na kailangang pakainin ang plato sa isang hulihan ng hulihan.

Pre-baluktot ang nangungunang gilid: Gamit ang plate na naka-clamp, ang itaas na front roll ay bumababa upang ma-pre-bend ang nangungunang gilid ng plato laban sa pangunahing hinimok na mas mababang likurang roll. Ito ay awtomatikong mangyayari, mismo sa simula ng ikot.

Rolling: Kapag ang nangungunang gilid ay baluktot, ang makina ay nagpapatuloy sa buong proseso ng pag -ikot. Ang mga rolyo ay umiikot, na bumubuo ng plato sa isang silindro.

Pre-baluktot ang trailing gilid: Kapag ang roll ay halos kumpleto na, ang makina ay maaaring gumamit ng parehong pag-clamping at baluktot na pagkilos upang ma-pre-bend ang trailing edge bago makumpleto ang bahagi at pinakawalan.

Ang pinagsamang proseso na ito ay kung bakit ang apat na roll machine ay magkasingkahulugan sa Pag -ikot ng Plate Plate and Ang baluktot na plato ng CNC .

Mga pangunahing bentahe ng isang four-roll machine:

Walang mga pagtatapos ng flat / isinama pre-baluktot: Ang nag -iisang pinakamalaking benepisyo. Ito ay ganap na nag-aalis ng pangalawang pre-baluktot na operasyon, na nagse-save ng isang napakalaking oras at paggawa.

Higit na katumpakan at pagkakapare -pareho: Ang pagkilos ng clamping ay nagbibigay ng higit na kontrol sa workpiece, pag -minimize ng slippage at tinitiyak ang isang perpektong simetriko na silindro na may pare -pareho na radius sa buong haba nito. Ito ay kritikal para sa Pang -industriya na Cylinder Fabrication .

Nadagdagan ang pagiging produktibo at automation: Ang proseso ay mas mabilis, nangangailangan ng mas kaunting manu -manong interbensyon, at mas madaling isama CNC Control Systems . Ginagawa nitong mainam para sa awtomatikong pagbubuo ng metal mga cell.

Mas madaling operasyon: Habang ang makina mismo ay mas kumplikado, ang aktwal na proseso ng pag -ikot ay madalas na mas simple para sa operator, na nangangailangan ng mas kaunting kasanayan upang makamit ang perpektong mga resulta. Mga tampok tulad ng Cone rolling machine Ang pag-andar ay madalas ding mas madali at mas tumpak sa isang disenyo ng apat na roll.

Pinahusay na Kaligtasan: Ang operator ay may mas kaunting pakikipag -ugnay sa gumagalaw na plato, dahil ito ay clamp at kinokontrol sa buong proseso.

Mga pangunahing limitasyon ng isang four-roll machine:

Mas mataas na paunang gastos: Ang idinagdag na pagiging kumplikado ng ika -apat na roll, ang sistema ng drive nito, at ang mas sopistikadong mga kontrol ay nagreresulta sa isang mas mataas na presyo ng pagbili.

Bahagyang mas mababang maximum na kapasidad: Para sa isang makina ng isang katulad na pisikal na sukat at gastos, ang isang apat na roll ay maaaring magkaroon ng isang bahagyang mas mababang maximum na kapasidad ng kapal kaysa sa isang masungit na three-roll machine, dahil ang ilang lakas ay ipinagpalit para sa pagiging kumplikado at katumpakan.

Nadagdagan ang pagiging kumplikado ng pagpapanatili: Sa higit pang mga gumagalaw na bahagi at advanced na hydraulics at electronics, ang pagpapanatili ay nangangailangan ng mas dalubhasang kaalaman.

Paghahambing sa head-to-head: Isang talahanayan ng buod

Paggawa ng tamang pagpipilian para sa iyong operasyon

Ang desisyon sa pagitan ng isang three-roll at four-roll machine sa huli ay bumababa sa iyong mga tiyak na pangangailangan.

Pumili ng isang three-roll plate rolling machine kung:

IYONG Negosyo sa katha ng metal ay nasa isang masikip na badyet.

Pangunahing nakatuon ang iyong trabaho Malakas na gauge plate na lumiligid Kung saan ang matinding kapal ay ang pangunahing pag-aalala, hindi mataas na dami ng output.

Mayroon ka nang isang may kakayahang pindutin ang preno na maaaring hawakan ang mga pre-baluktot na operasyon.

Ang iyong mga tumatakbo sa paggawa ay mas maikli, at maaari mong tiisin ang labis na oras na kinakailangan para sa pre-baluktot.

Nagtatrabaho ka sa isang iba't ibang mga one-off na proyekto kaysa sa paulit-ulit, mataas na dami.

Pumili ng isang four-roll plate rolling machine kung:

Pagiging produktibo and kahusayan ang iyong nangungunang prayoridad.

Kailangan mo ng mataas na katumpakan at pare -pareho ang kalidad para sa bawat bahagi, tulad ng sa Paggawa ng daluyan ng presyon or Komersyal na Pipe Rolling .

Nais mong bawasan ang mga gastos sa paggawa at manu -manong paghawak sa pamamagitan ng pag -automate ng proseso ng baluktot.

Plano mong isama ang makina sa a Ang katha ng metal na CNC daloy ng trabaho.

Ang mas mataas na paunang pamumuhunan ay maaaring mabigyan ng katwiran sa pamamagitan ng isang mas mabilis na pagbabalik sa pamumuhunan (ROI) sa pamamagitan ng pagtaas ng throughput at mas mababang mga gastos sa paggawa.

Konklusyon

Sa debate sa pagitan ng three-roll at four-roll plate rolling machine, walang nagwagi na nagwagi. Ang three-roll machine ay nananatiling isang haligi ng lakas at kakayahang magamit, isang perpektong akma para sa maraming mga tindahan ng trabaho na nagkakahalaga ng katatagan at may paraan upang mahawakan ang mga quirks ng pagpapatakbo nito. Sa kabaligtaran, ang four-roll machine ay isang testamento sa modernong kahusayan sa engineering, na idinisenyo upang ma-maximize ang output, katumpakan, at kakayahang kumita sa hinihingi na mga kapaligiran sa paggawa.

Ang pag-unawa sa mga pangunahing pagkakaiba sa mekanikal-pinaka-kapansin-pansin ang kakayahan ng apat na roll na mag-clamp at awtomatikong pre-bend-ay ang susi sa pagsusuri ng kanilang halaga para sa iyong makinarya ng metal na sheet mga pangangailangan. Sa pamamagitan ng maingat na pagtimbang ng iyong mga kinakailangan sa proyekto, dami ng produksyon, at mga parameter ng pananalapi, maaari mong piliin ang makina na tunay na hubugin ang hinaharap ng iyong mga kakayahan sa katha.
